NENO Triton - Grundbausatz | 1500 x 1500

7.567,00 CHF*

inkl. 8,1% MWST in der Schweiz/ exkl. MWST im Ausland (EU)

Versandfertig in 42 Tagen, Lieferzeit 2-5 Tage

Maschinengrösse

1500 x 1500

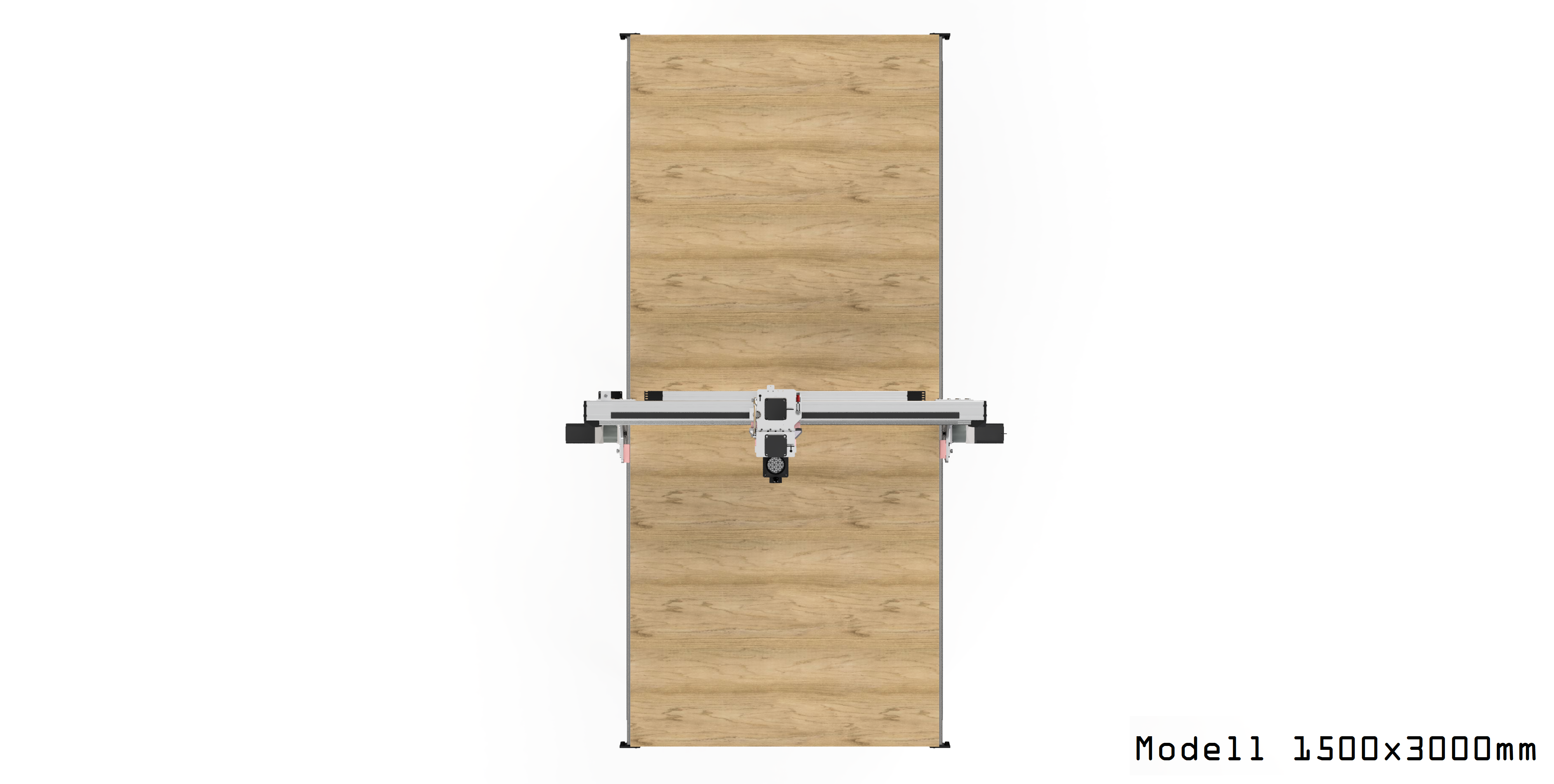

1500 x 3000

Produktnummer: 90510.2

Produktinformationen "NENO Triton - Grundbausatz "

NENO Triton- Grundbausatz

Lass deine Ideen Realität werden.

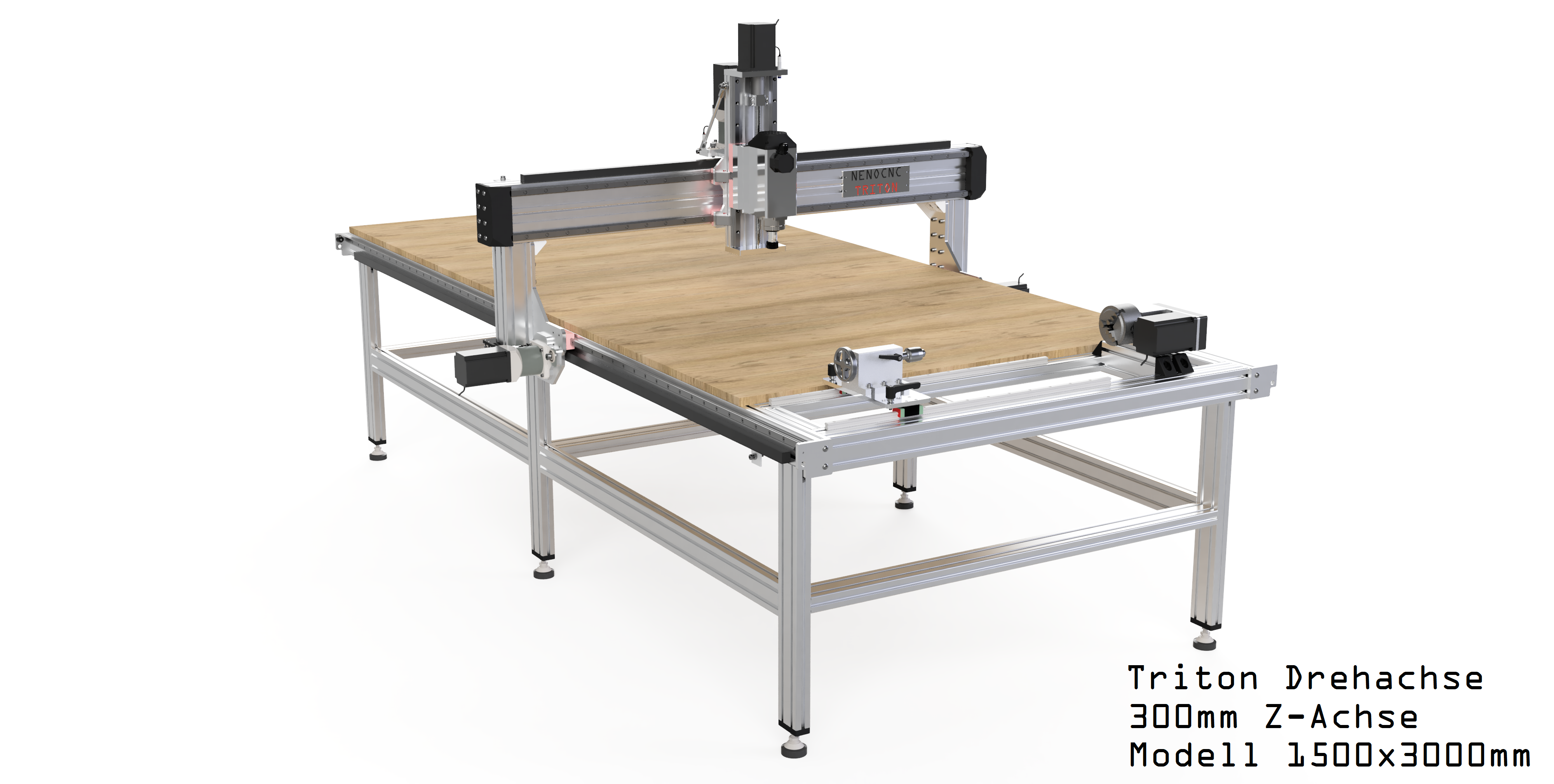

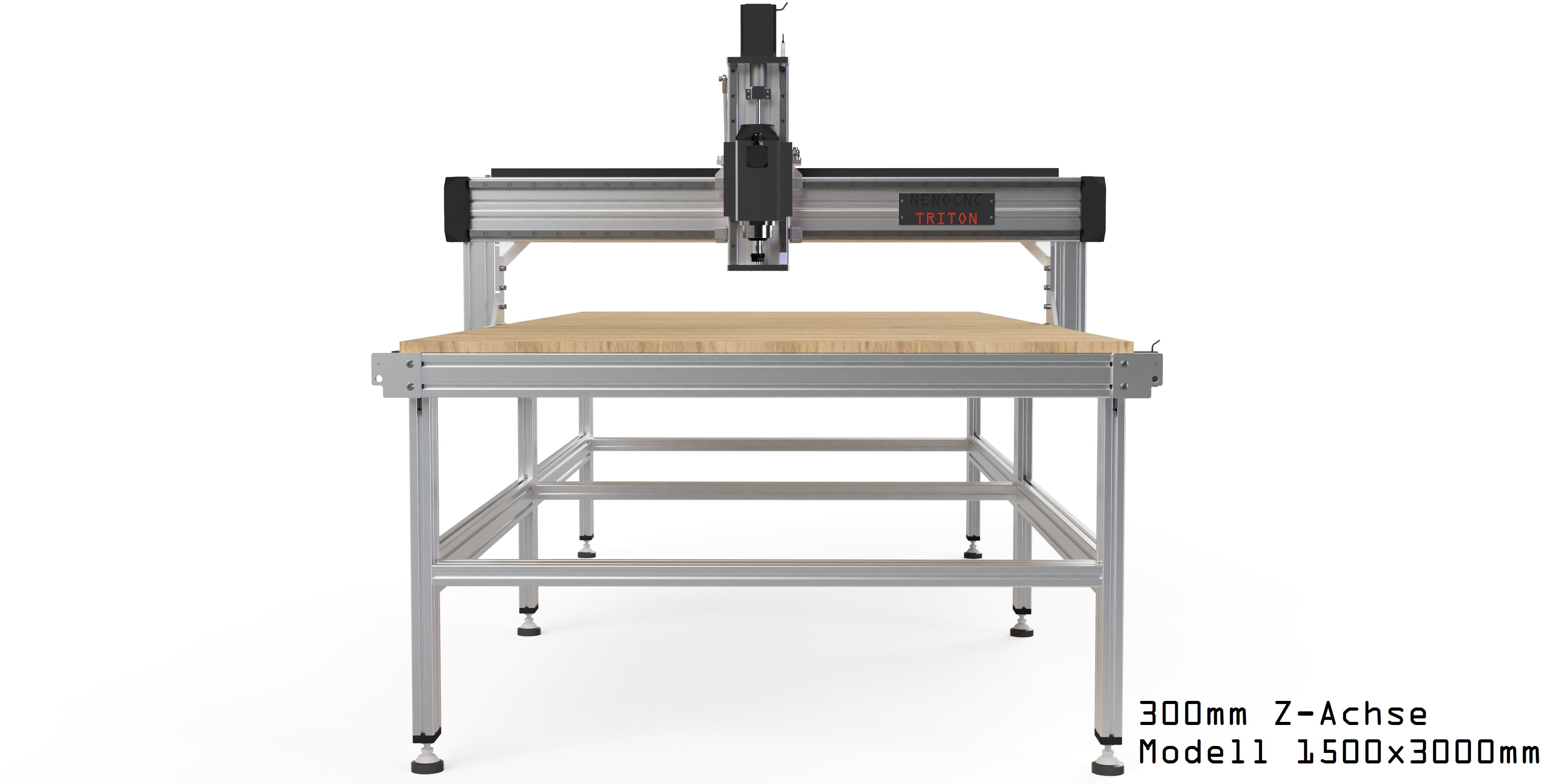

Die NENOCNC Triton mit einer maximalen Standfläche von 3000x1500 und einem Gewicht von über 200Kg richtet sich hauptsächlich an professionelle Anwender und Firmen, die einen möglichst grossen Bauraum wünschen, um auch grösste Projekte zu fertigen.

Hier handelt es sich um den mechanischen Grundbausatz. Schrittmotoren, Fräsmotor und MDF Opferplatte sind nicht Teil des Angebots.

Wichtigste Eckpunkte zum NENO Triton- Grundbausatz

Kompletter mechanischer Aufbau basiert auf in Europa stranggepressten, eloxierten Aluminium I-Slot Profilen und In der Schweiz gefräste 10mm EN AW6082 Aluminium-Platten.
Präzisionsgerollte, gehärtete und polierte 12mm Kugelumlaufspindel auf der Z-Achse (Präzisionsklasse C7) sorgen für geräuschlose Bewegungen und keinerlei Umkehrspiel durch eine leichte Vorspannung. Fixiert in Schrägkugellagern für eine perfekte Kraftübertragung in Axialer und Radialer Richtung.
Gehärtete und polierte HGR20 Linearführungen (Präzisionsklasse P) mit HGH20CA Blocklaufwagen sorgen für eine präzise Positionierung bei maximaler Traglast. Jeder HGH20CA Blocklaufwagen kann theoretisch eine statische Last von 3700Kg problemlos bewegen.

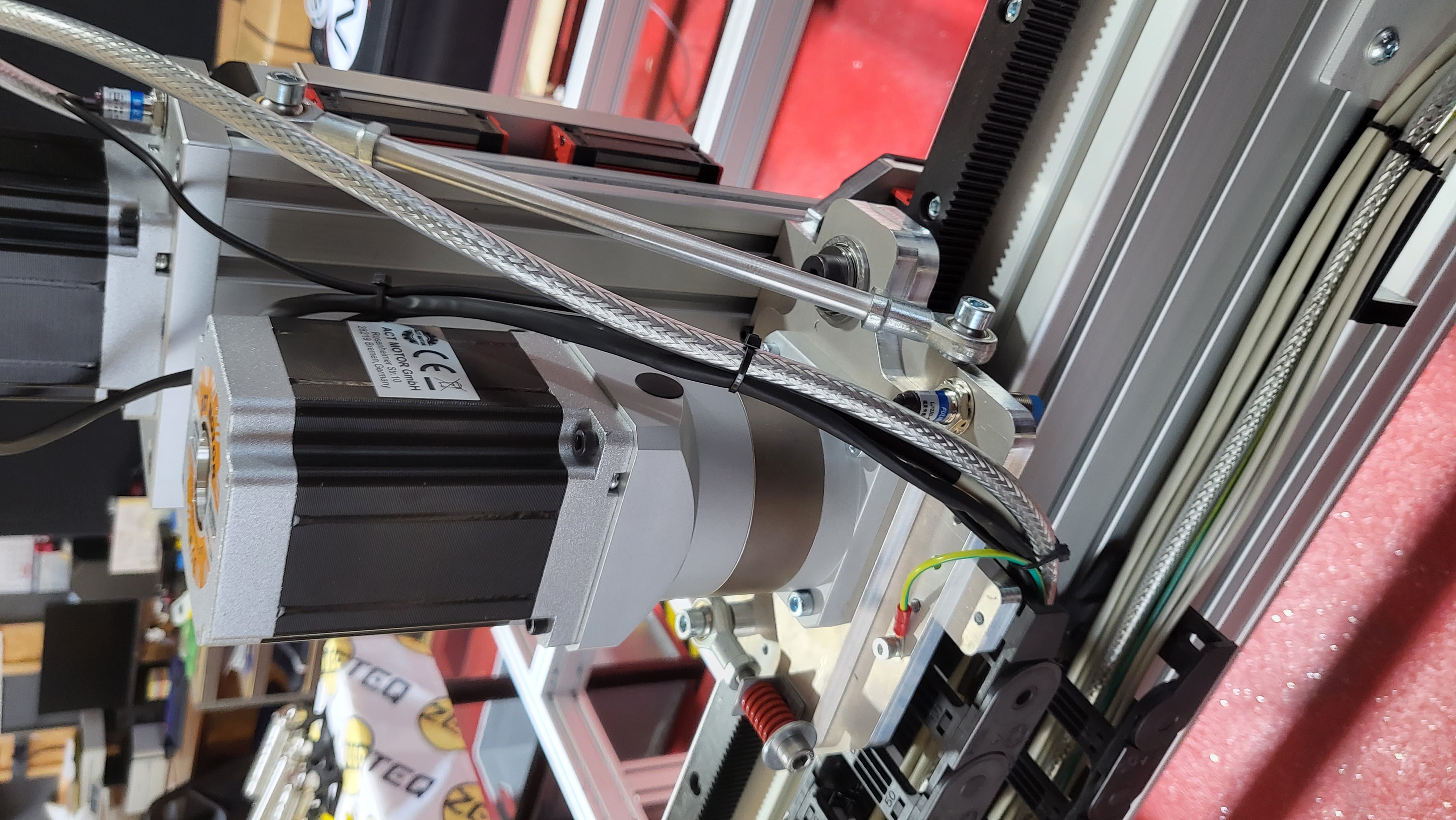

Hochpräzisions-Planetengetriebe (<10 arcmin) sorgen im Zusammenspiel mit unseren 1.25 Modul Zahnstangen für eine Konkurrenzlose Genauigkeit und Verfahrgeschwindigkeit. Durch unser, per Federkraft inenander gespanntes und doppelt gelagertes System, verhindern wir Umkehrspiel und ungleichmässige Abnutzung.
Massive Schleppketten für alle Achsen sind im Bausatz inbegriffen.

Eckpunkte zum mechanischen Bausatz

Durch den Bau ihrer eigenen NENOCNC Triton erhalten sie vertiefte Kenntnisse in die Materie, was die Wartung und evtl. anfällige Reparaturen erheblich erleichtert.
Für den Bau der Triton benötigen sie nur einfache Werkzeuge wie Schraubenschlüssel, Inbusschlüssel und Schraubenzieher. Wir empfehlen für die exakte Positionierung der Linearführungen und Zahnstangen jedoch eine Messuhr mit Magnetstativ.
Die ausführliche Deutsche Aufbauanleitung führt sie Schritt für Schritt durch den Aufbau, Wartung und Inbetriebnahme.

Wichtigste Eckpunkte zur NENO Triton - Technische Daten

Netto-Bauraum:

X: 1280mm
Y: 2700mm (1200mm bei 1500x1500 Version)
Z: 200mm (300mm auf Anfrage)

Aufstellmasse:

Breite (X): ≈ 1900mm
Länge (Y): ≈ 3020mm (1520mm bei 1500x1500 Version)
Höhe (Z): ≈ 1450mm
Gewicht: ≈ 200Kg

Vorschubgeschwindigkeit:

Maximal: 12'000mm/min
empfohlen: 4000mm/min

Antriebssystem:

X/Y-Achse: Federgespanntes Zahnstangensystem mit Hochpräzisions-Planetengetriebe
Z-Achse: 1605 Kugelumlaufspindel, Präzisionsklasse C7

Führungssystem:

X/Y/Z-Achse: HGR20 Linearschienen mit HGH20CA Blocklaufwagen, Präzisionsklasse P

Programmierbare Auflösung:

X/Y-Achse: 0,014mm (1/8 Stepping)
Z-Achse: 0,03mm (1/8 Stepping)

Umkehrspiel:

X/Y-Achse: 0,065mm
Z-Achse: 0,005mm

Wiederholgenauigkeit:

X/Y/Z-Achse: 0,05mm

Lieferumfang:

Im Lieferumfang befindet sich alles was benötigt wird, um den mechanischen Teil einer Triton aufzubauen.

Aluminium-Profile, abgelängt, bearbeitet und mit Gewindeeinsätzen vorbereitet.
Aluminium-Platten gefräst und bearbeitet.
Linearschienen, Zahnstangen, Pulleys und Planetengetriebe.
Spannsystem mit Radial, Axiallager, Kugelgelenke und Federn.
Z-Achse komplett aufgebaut mit Profilen, Linearschienen, Kugelumlaufspindeln und gefrästen Platten.
Alle benötigten Winkel, Schrauben, Muttern, Spannringen, Unterlagscheiben und Maschinenfüsse.
Energieführungskette für Y- und X-Achse mit Führungssystem und Befestigung.

Was wird für eine voll funktionsfähige Portalfräsmaschine noch benötigt?

Was wird Optional empfohlen?

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Gehen Sie voran und teilen Sie Ihre Erkenntnisse mit anderen.

Werkstoffe in Hülle und Fülle!

Mit einer NENO Triton CNC-Fräsmaschine kannst du eine breite Palette an Werkstoffen und Materialien bearbeiten, unter anderem:

Schaumstoff
Kunststoff
Holz
Karbon
Aluminium
Und alles dazwischen

HGR Linearführungen

HGR 20 Linearführungen mit HGH20CA Blocklaufwagen für höchste Präzision und maximale Traglast ohne Verformung oder Verschleiss.

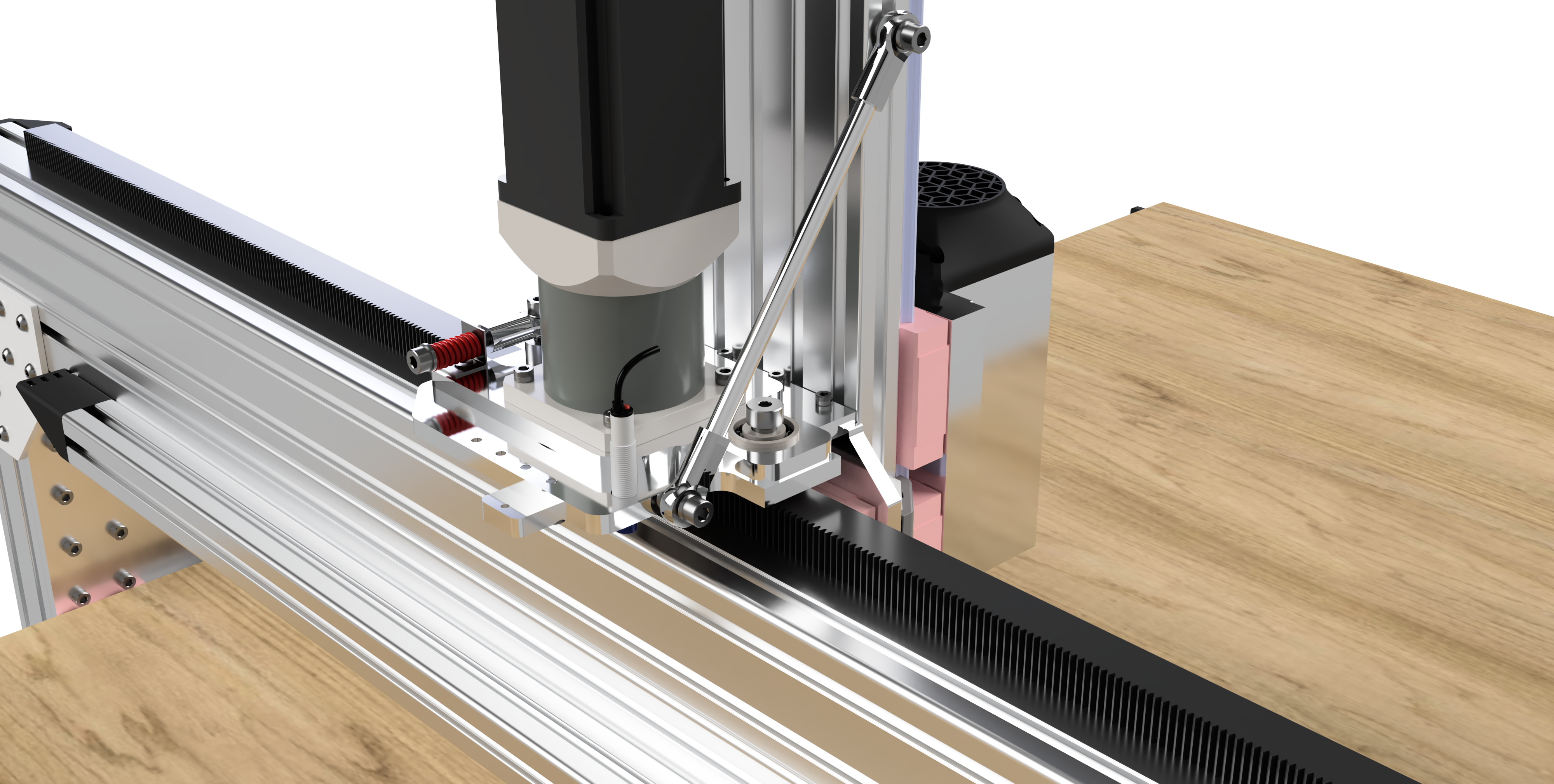

Zahnstangenantrieb

1.25 Modul Zahnstangen werden mit federgespannten und doppelt gelagerten Ritzelsystem als Antrieb genutzt. Dies sorgt für höchste Genauigkeit und Lebensdauer.

Europäische Profile

Sämtliche Achsen bewegen sich auf hochqualitativen, in Europa stranggepressten, eloxierten Aluminium I-Slot Profilen.

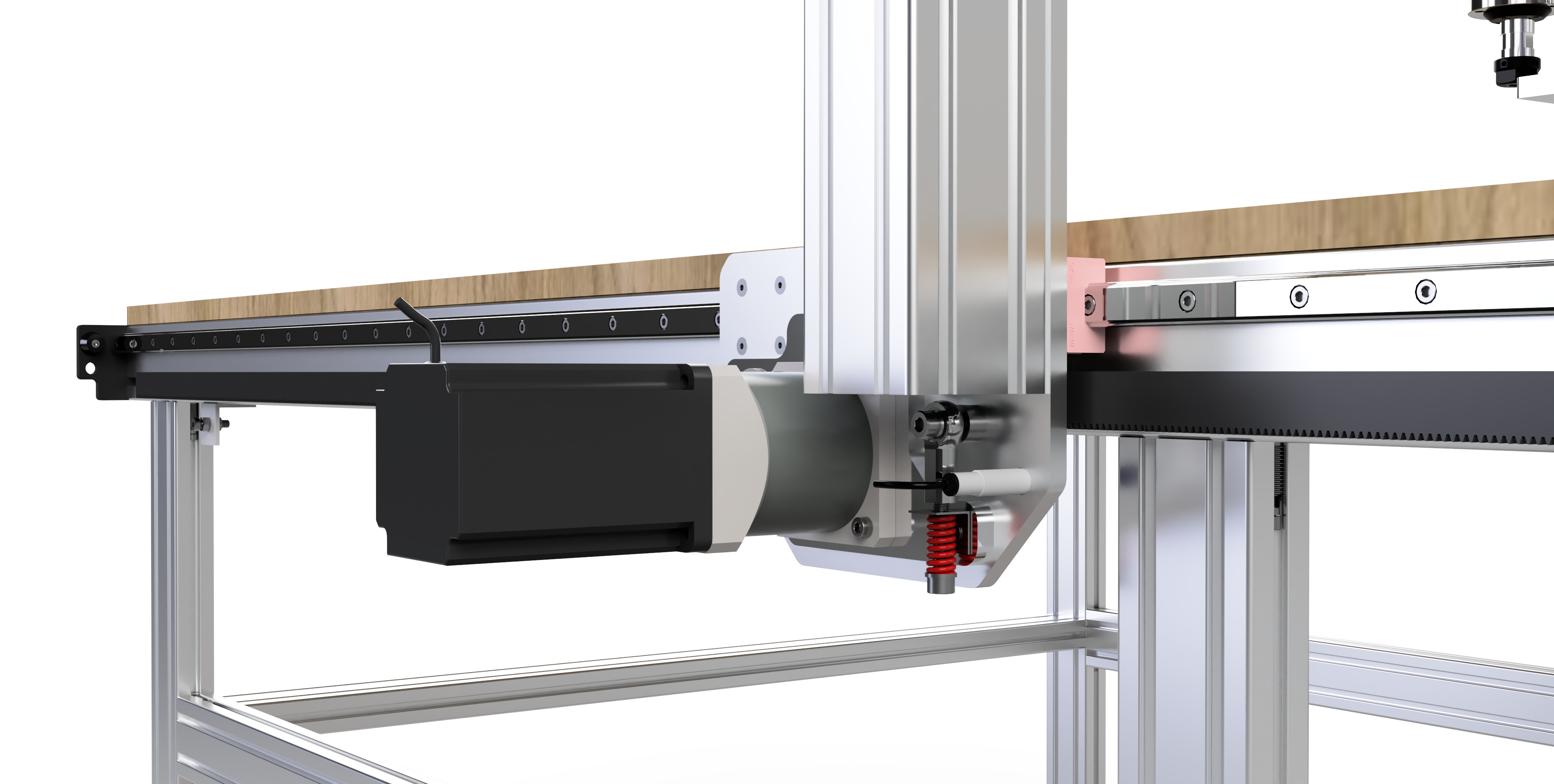

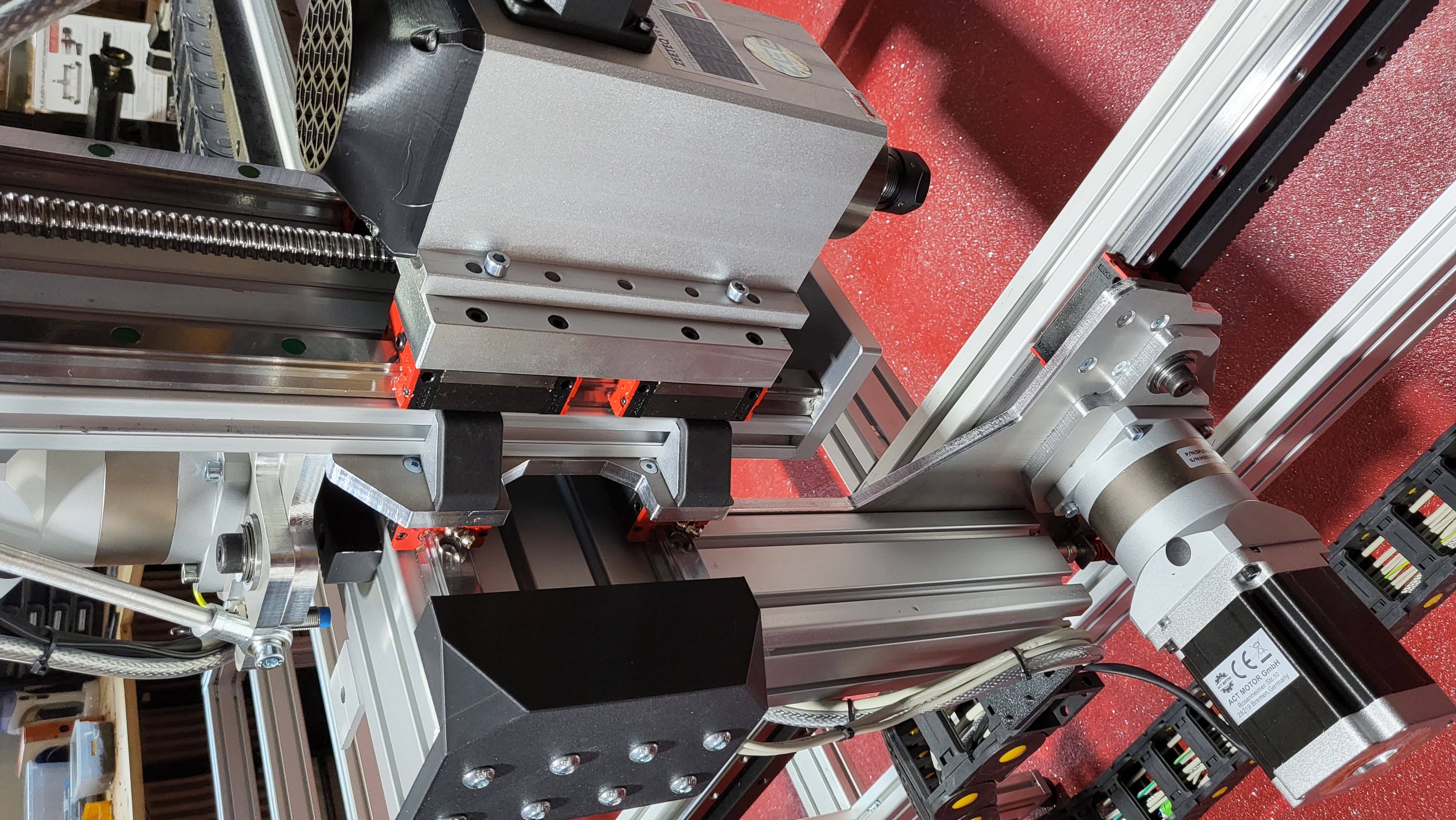

Planetengetriebe

Hochpräzisions-Planetengetriebe (<10 arcmin) sorgen für erhöhtes Drehmoment und maximale Genauigkeit. Geeignet für NEMA34 Schrittmotoren.

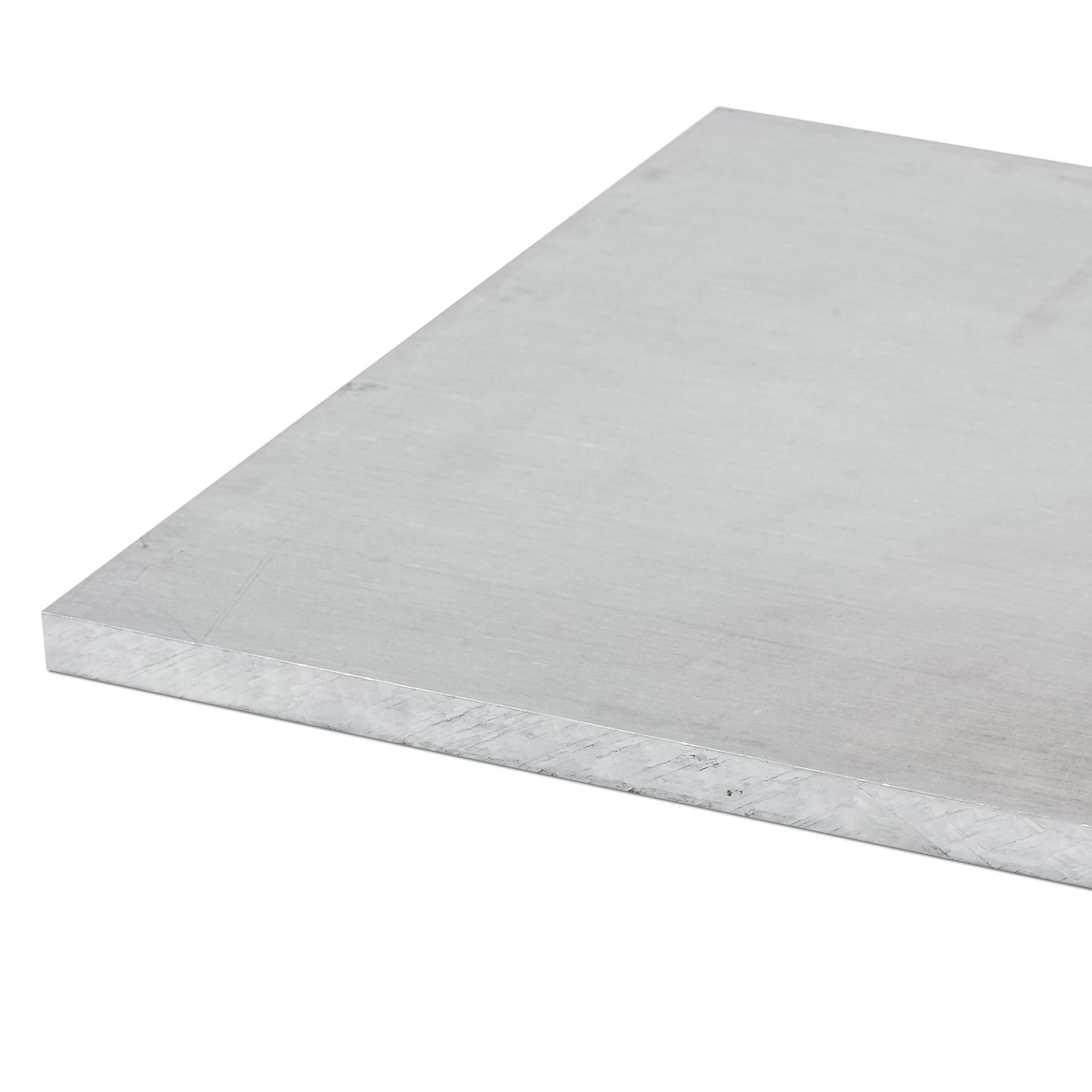

Aluminium-Platten

In der Schweiz gefräste und bearbeitete EN AW 6082 Aluminium-Platten für stabile und passgenaue Verbindungen.

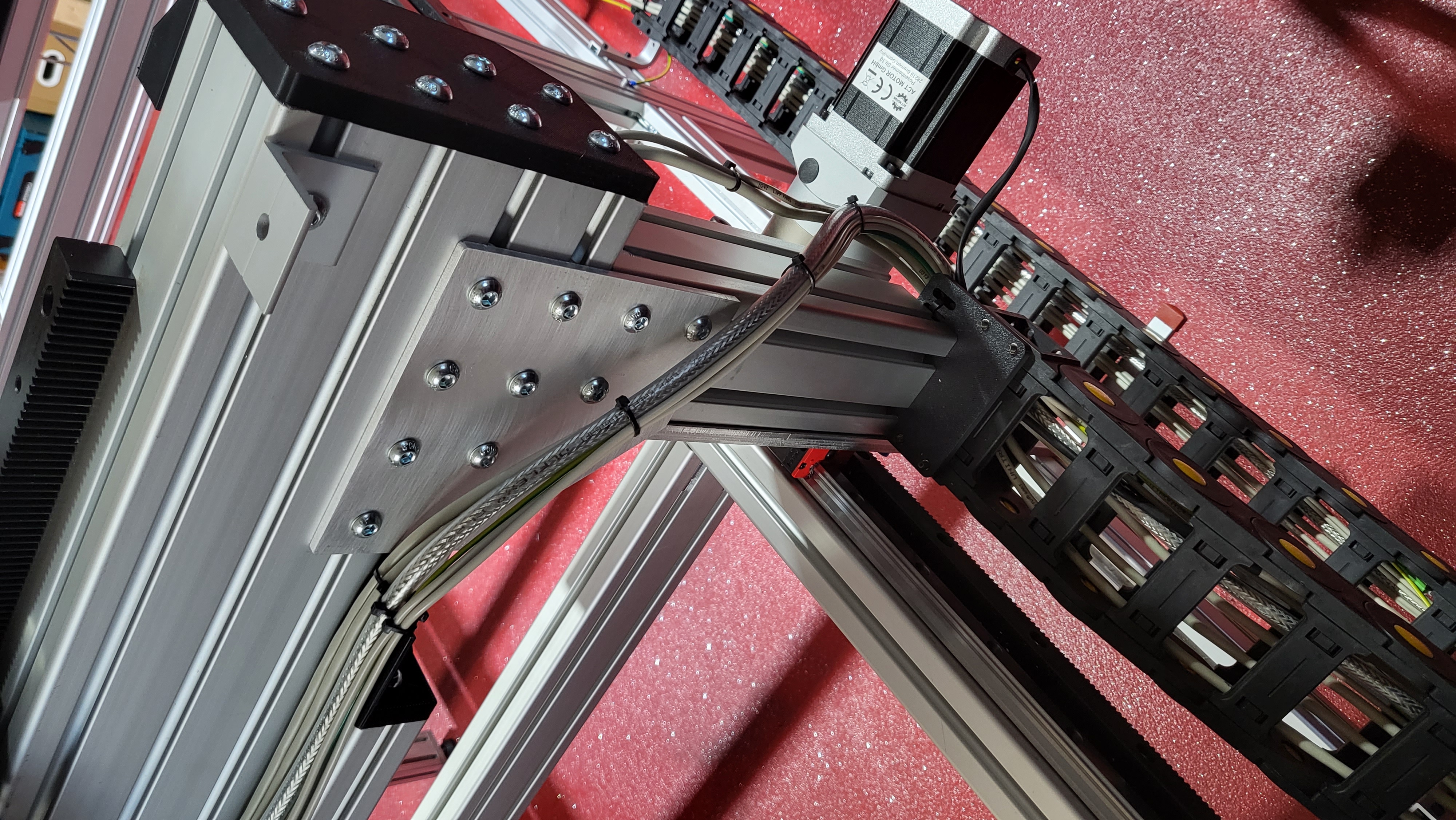

Energieketten

Stabile und grossvolumige Energieketten schützen sämtliche Kabel und Schläuche vor Beschädigung und abknicken.

Empfohlenes Zubehör

Estlcam CNC-Teilesatz Triton 8.4Nm

High-End Estlcam CNC-Frässteuerung für Profis und Industrielle Anwender.Wir empfehlen diesen Estlcam Teilesatz nur für unsere grösste Maschine, die LEADX Triton. Natürlich kann dieser Teilesatz auch für diverse Selbstbau CNC-Portalfräsmaschinen verwendet werden, die maximales Drehmoment und Verfahrgeschwindigkeit benötigen.Enthält alle Wichtigen Bauteile um eine Professionelle 3-Achsen Portalfräsmaschine mit 4 Schrittmottoren (NEMA34 Grösse) zu Betreiben.Elektronikkentnisse sind zur Verdrahtung empfohlen.Die Estlcam Steuersoftware kann über uns erworben werden. --> hierLieferumfang:Estlcam Klemmenadapter4x DM860H Digitaler Schrittmotor Treiber 7.2A4x ACT Motor Nema 34 Schrittmotor 5.6A 8.4Nm2x Meanwell LRS-350 Schaltnetzteil 36VMeanwell HDR-30 Schaltnetzteil Hutschiene 24VDCNotausschalter XB2 600V 10ADelock USB-Kabel 2mWas zusätzlich benötigt wird:Endschalter Teilesatz KW12-3Kabel für SchrittmotorenKabel für EndschalterAnleitungen:--> Estlcam Klemmenadapter Anleitung<--Hinweis: Arbeiten unter Netzspannung ist gefährlich und kann zu tödlichen Unfällen führen. Wir übernehmen keinerlei Haftung bei unsachgemässem Gebrauch.

969,50 CHF*

Estlcam CNC-Teilesatz Triton 6.5Nm

High-End Estlcam CNC-Frässteuerung für Profis und Industrielle Anwender.Wir empfehlen diesen Estlcam Teilesatz nur für unsere grösste Maschine, die LEADX Triton. Natürlich kann dieser Teilesatz auch für diverse Selbstbau CNC-Portalfräsmaschinen verwendet werden, die maximales Drehmoment und Verfahrgeschwindigkeit benötigen.Enthält alle Wichtigen Bauteile um eine Professionelle 3-Achsen Portalfräsmaschine mit 4 Schrittmottoren (NEMA34 Grösse) zu Betreiben.Elektronikkentnisse sind zur Verdrahtung empfohlen.Die Estlcam Steuersoftware kann über uns erworben werden. --> hierLieferumfang:Estlcam Klemmenadapter4x DM556 Digitaler Schrittmotor Treiber 5.6A4x ACT Motor Nema 34 Schrittmotor 4A 6.5Nm2x Meanwell LRS-350 Schaltnetzteil 36VMeanwell HDR-30 Schaltnetzteil Hutschiene 24VDCNotausschalter XB2 600V 10ADelock USB-Kabel 2mWas zusätzlich benötigt wird:Endschalter Teilesatz KW12-3Kabel für SchrittmotorenKabel für EndschalterAnleitungen:--> Estlcam Klemmenadapter Anleitung<--Hinweis: Arbeiten unter Netzspannung ist gefährlich und kann zu tödlichen Unfällen führen. Wir übernehmen keinerlei Haftung bei unsachgemässem Gebrauch.

774,90 CHF*

Drehachse DA65X-34 -Triton

Diese Drehachse DA65X-34-Triton macht es möglich, eine zusätzliche Achse an unserer Triton CNC-Fräsmaschine zu verwenden. Perfekt um Runde Gegenstände zu bearbeiten oder zu Gravieren.Das Vierbacken-Futter ermöglicht eine zentrierte und stabile Werkstückaufnahme.Als Schrittmotor kommt ein Nema34 von ACT-Motor zum Einsatz.Der Reitstock RS65X lässt sich in der Länge auf Linearschienen verfahren und via Klemmhebel arretieren.Die Drehachse lässt sich Parallel zur X oder Y-Achse montieren. Bei Montage in X-Richtung lässt sich die Drehachse im Rahmen einlassen. Auch Maschinen wie die LEADX Ultra können die Triton Drehachse nutzen.Technische Daten: Spindelhöhe: 65 mm Gesamthöhe: 115 mmUntersetzung 6:1Stabil ausgeführte LagerungSchrittmotor: Nema 23 34HS1456 von ACT-Motor, 5.6A, 1,8° Korpus Aluminium 7075Befestigung mit 4 M8 Schrauben Gewicht: 10KgBackenfutter: Erweitereter Spannbereich mit WendebackenSpannbereich innen: 2mm - 80mmSpannbereich aussen: 30mm - 90mmAussendurchmesser: 100 mmReitstock:Spitzenhöhe: 65 mmGesamthöhe: 63 mmSchraubweg: ca. 50 mmMaterial: Aluminium 7075 eloxiertmitlaufende kugelgelagerte Körnerspitze, wechselbarMorsekegelaufnahme: MK2Lieferumfang: Komplette Drehachse DA65X inkl. Vierbacken-FutterZusätzliche Spannbacken für äusseren SpannberechACT-Motor 34HS1456 SchrittmotorSpannschlüsselReitstock RS65X mit mitlaufender Körnerspitze MK22x Linearschienen HGR15 mit HGH15 BocklaufwagenGefräste Monateplatte mit ArretierhebelnBearbeiteter und geschnittener Rahmen aus 4040 Aluminium ProfilenSchrauben und Kleinteile zur Montage

1.499,50 CHF*

ACT Motor Nema 34 Schrittmotor 4A 6.5Nm

Hochwertiger Nema 34 Schrittmotor vom Markenhersteller ACT Motor GmbH. Für Industriell genutzte CNC Fräsmaschinen oder andere Projekte, bei denen viel Kraft und maximale Zuverlässigkeit benötigt wird. Der empfohlene Motor für den Antrieb unserer NENO-CNC Triton.Technische DetailsModell: 34HS7440Schaftlänge: 34mm Schaftdurchmesser: 14mm Schrittwinkel: 1.8° Stromaufnahme: 4A / Phase Maximales Drehmoment: 6.5Nm Induktivität: 2.5mHLänge Anschlusskabel: ca. 40cm Größe: 78 x 86 x 86mm (ohne Welle)Gewicht: 1400gLieferumfang1x ACT Motor Nema 34 Schrittmotor 4A 6.5Nm

79,50 CHF*

DM860H Digitaler Schrittmotor Treiber 7.2A

Der DM860H ist ein High-Performance, im externen Gehäuse mit Kühlrippen untergebrachter Schrittmotor Treiber und unterstützt Schrittmotoren bis zu 7.2A. Damit eignet er sich auch für die stärksten Nema 23, Nema 34 und Nema 42 Schrittmotoren und ist somit ideal für Fräsmaschinen aller Art. Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung Parameter Auto-Setup, bietet optimales Verhalten bei unterschiedlichen MotorenÜberhitzungs- und ÜberstromschutzAutomatische Stromabsenkung (im Ruhebetrieb) zur Reduktion der MotorwärmeFür 2- und 4-Phasen-MotorenGrosser Kühllüfter für eine optimale WärmeabfuhrTechnische DetailsSteuersignal: 5VMax Strom: 7.2A Versorgung Spannung: 24 bis 80VDCMicrostepping: bis zu 1/128Frequenz: 20kHz Größe: 130 x 109 x 65mm Gewicht: 400gLieferumfang: 1x DM860H Schrittmotor Treiber 7.2A

83,90 CHF*

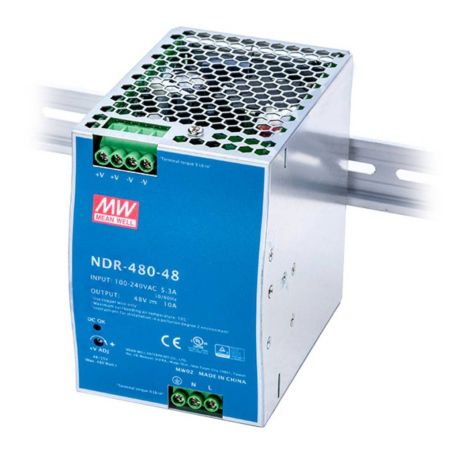

Meanwell NDR-480 Schaltnetzteil Hutschiene 48VDC

Technische DetailsEingangsspannung: 180-264VAC (wählbar über Schalter) Ausgangsspannung: 48VAusgangsstrom: 10A Leistung: 480WEffizienz: 88% Abmessung: 128 x 125 x 86mmLieferumfang1x Meanwell AC/DC 480W 48VDC Schaltnetzteil Hinweis: Arbeiten unter Netzspannung ist gefährlich und kann zu tödlichen Unfällen führen. Wir übernehmen keinerlei Haftung bei unsachgemässem Gebrauch.

154,20 CHF*

Tipp

Estlcam Klemmenadapter XL

Die neuste Steuerung von Estlcam in der besten "XL" Version von NENO-CNC.Technische Daten:Estlcam USB Steuerung mit Schraubanschlüssen: Achtung: nur mit Estlcam Version 12.100 oder höher kompatibel!Für Endstufen und Motoren mit 5V Takt / Richtung (Step / Dir) Ansteuerung2 Y Endstufen (links / rechts) mit automatischer Ausrichtung möglich16 Eingänge für Schalter, Näherungssensoren etc12 Ausgänge für Relais und Magnetventile7 Analoge Eingänge z.B. für Temperatursensoren1 Frequenzzähler z.B. für Durchflussmesser5V PWM und 0-10V Analogausgang für DrehzahlsteuerungImpulsausgang mit einstellbarer Strombegrenzung z.B. zum ansteuern von Einspritzventilen für MinimalmengenschmierungenDie NENO-CNC Version des Klemmenadapters benötigt nur ein USB-Kabel für den Betrieb, da auf den USB-Isolator verzichtet wurde. Der Einsatz in HF gezündeten Plasma-CNC Schneidanlagen ist daher nicht empfohlen. Anschlussanleitung: Estlcam Klemmenadapter Anschluss

99,50 CHF*

Tipp

Estlcam Klemmenadapter

Estlcam CNC-Steuerung für Fräsmaschinen.Die Steuerplatine besitzt einen integriertem Atmega328PB Mikrocontroller für die Steuerung von 3 Achsen über USB-Kabel per ESTLCAM-Software. Die Platine besitz Schraubklemmen für Motorsignale, Endschalter, Spindel, Relais, Ventile etc. Angeschlossen wird sie mit einem MINI-USB-Kabel an einem PC. Diese Platine baut man am Besten in einen Schaltschrank ein, wo keinerlei Späne die Platine beschädigen könnnen. Sie benötigt eine Versorgungsspannung von 12-24V. Die Software "Estlcam" läuft dabei auf dem PC (unter Windows) und sendet die Fräsdaten über USB-Kabel an den Estlcam-Klemmenadapter. An den Klemmenadapter werden dann die Endstufen, Spindel (FU), Relais (für Schmierung, Absaugung, Druckluft etc.), Endschalter, Werkzeugtaster etc. angeschlossen. Der Controller auf dem Klemmenadapter dapter wandelt die Fräsdaten in Steuersignale für die Motoren der Maschine um. So erhälst du ein komplettes sehr günstiges und bewährtes Steuersystem für deine CNC-Fräsmaschine.Technische Daten:Masse: 151 x 80 mm Vier M3 Distanzhülsen enthalten Alle Anschlüsse auf Schraubklemmen geführt Firmware einfach aktualisierbar über Estlcam-PC-Software Geeignet für CNC-Fräsmaschinen und Lasermaschinen ATMEGA328PB Controller USB-Anschluss (Mini-B Buchse) Schritt- und Richtungssignale X / Y / Z für Endstufen mit Klemmanschluss.Jedes Signal mit eigener "GND" Klemme für einfache Verkabelung Bei Bedarf 2 Endstufen je Achse anschließbar. 8 Eingänge für mechanische Taster und NPN Sensoren. Jeder Eingang mit eigenen "GND" und Versorgungungsspannungsklemmen. Jeder Eingang über Optokoppler sicher vom Controller getrennt 0-10V Geschwindigkeits- und "ON/OFF" Signal für Frequenzumrichter. Optokopplerausgang für Laseransteuerung 4 Ausgänge für Relais (Bis zu 200mA). Mini-DIN Anschlussbuchse für Zusatzmodule: BedienpanelHandradAnschlussanleitung: Estlcam Klemmenadapter Anschluss

62,90 CHF*

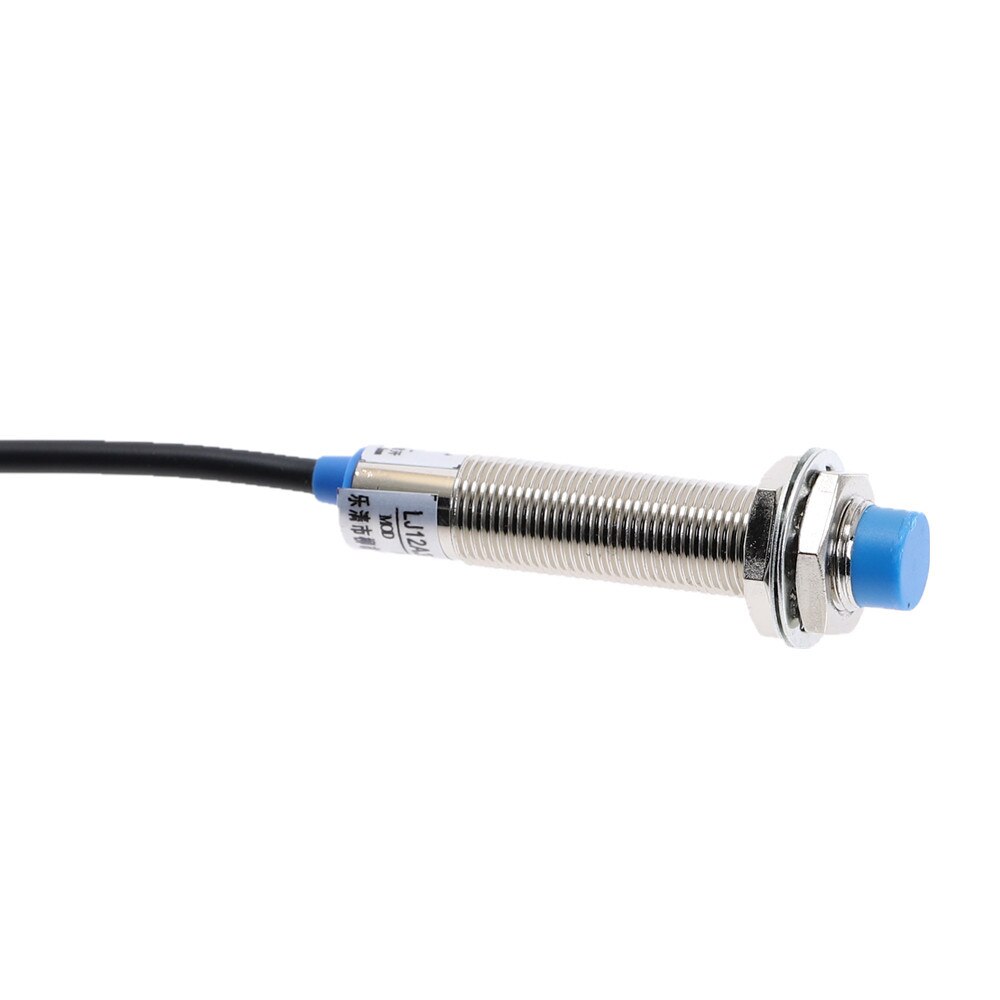

LJ12A3 NPN Induktiver Endschalter M12, Öffner
