Drehachse DA65X-34 -Triton
1.499,50 CHF*
Versandfertig in 14 Tagen, Lieferzeit 1-3 Tage
Produktnummer:
130415
Produktinformationen "Drehachse DA65X-34 -Triton "
Diese Drehachse DA65X-34-Triton macht es möglich, eine zusätzliche Achse an unserer Triton CNC-Fräsmaschine zu verwenden. Perfekt um Runde Gegenstände zu bearbeiten oder zu Gravieren.
Das Vierbacken-Futter ermöglicht eine zentrierte und stabile Werkstückaufnahme.
Als Schrittmotor kommt ein Nema34 von ACT-Motor zum Einsatz.
Der Reitstock RS65X lässt sich in der Länge auf Linearschienen verfahren und via Klemmhebel arretieren.

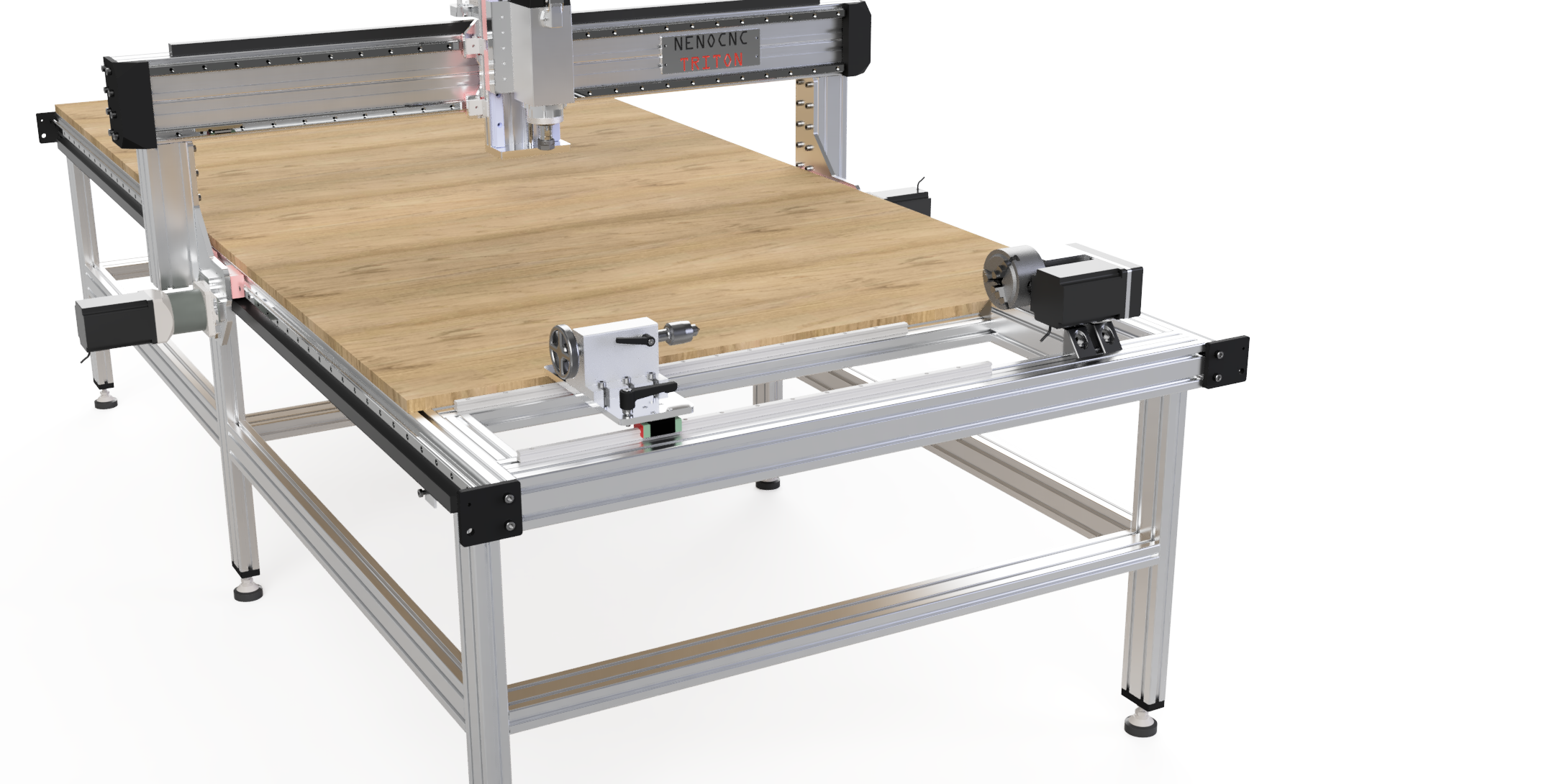

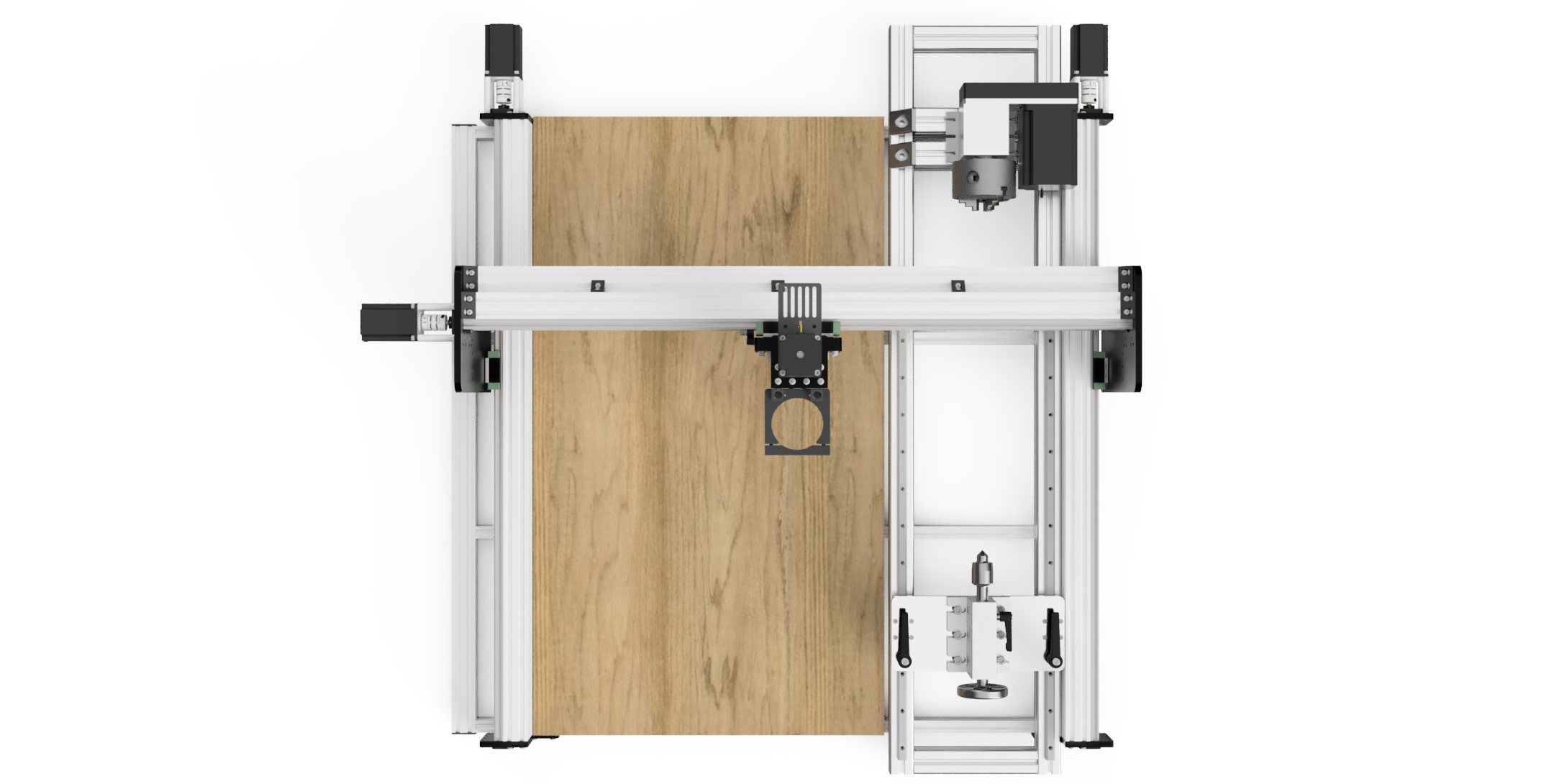

Die Drehachse lässt sich Parallel zur X oder Y-Achse montieren. Bei Montage in X-Richtung lässt sich die Drehachse im Rahmen einlassen. Auch Maschinen wie die LEADX Ultra können die Triton Drehachse nutzen.
Technische Daten:
- Spindelhöhe: 65 mm
- Gesamthöhe: 115 mm
- Untersetzung 6:1
- Stabil ausgeführte Lagerung
- Schrittmotor: Nema 23 34HS1456 von ACT-Motor, 5.6A, 1,8°
- Korpus Aluminium 7075
- Befestigung mit 4 M8 Schrauben
- Gewicht: 10Kg
Backenfutter:
- Erweitereter Spannbereich mit Wendebacken
- Spannbereich innen: 2mm - 80mm
- Spannbereich aussen: 30mm - 90mm
- Aussendurchmesser: 100 mm
Reitstock:
- Spitzenhöhe: 65 mm
- Gesamthöhe: 63 mm
- Schraubweg: ca. 50 mm
- Material: Aluminium 7075 eloxiert
- mitlaufende kugelgelagerte Körnerspitze, wechselbar
- Morsekegelaufnahme: MK2
Lieferumfang:

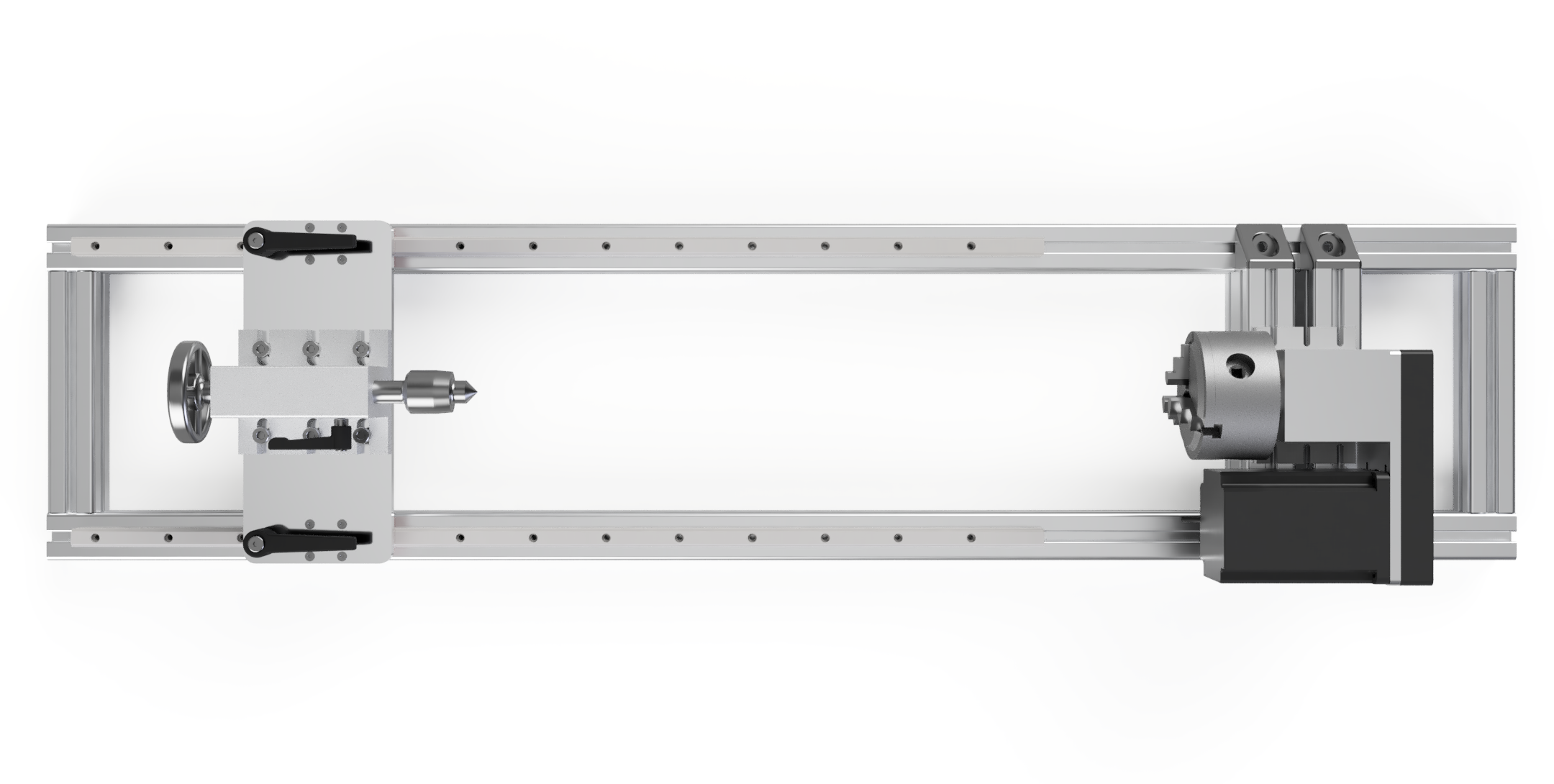

- Komplette Drehachse DA65X inkl. Vierbacken-Futter
- Zusätzliche Spannbacken für äusseren Spannberech
- ACT-Motor 34HS1456 Schrittmotor
- Spannschlüssel
- Reitstock RS65X mit mitlaufender Körnerspitze MK2
- 2x Linearschienen HGR15 mit HGH15 Bocklaufwagen
- Gefräste Monateplatte mit Arretierhebeln
- Bearbeiteter und geschnittener Rahmen aus 4040 Aluminium Profilen
- Schrauben und Kleinteile zur Montage
