Mithilfe dieses Shields für Arduino Uno und der GRBL Software sind sie in der Lage, komplexe CNC Fräsmaschinen mit bis zu 4 Schrittmotoren zu bauen. Dazu werden oben vier Schrittmotortreiber aufgesteckt (hier im Shop erhältlich) und die Schrittmotoren und optionalen Endschalter an die entsprechenden Pins angeschlossen.Technische DetailsEin/Ausgänge: Schrittmotoren, Endschalter, Spindel on/off+ Drehrichtung, KühlungAnzahl Achsen: 4 (3 Achsen + 1 geklont)Arduino UNO Kompatibel Eingangsspannung: 12-36V Größe: 68 x 53 x 18mm Gewicht: 32g Lieferumfang: 1x Arduino CNC shield GRBL (ohne Schrittmotortreiber)10x Jumper (um Microstepping einzustellen)

Arduino Uno ist ein Mikrocontrollerboard auf Basis des ATmega328. Es verfügt über 14 digitale Ein-/Ausgangs-Pins (davon 6 als PWM-Ausgänge nutzbar), 6 analoge Eingänge, einen 16 MHz Quarzoszillator, einen USB-Anschluss, eine Power-Buchse, einen ICSP-Header und eine Reset-Taste.Sie können Frei wählen ob sie den Originalen Arduino oder einen gleichwertigen Klon bevorzugen.Technische Details Controller: ATmega328Eingangsspannung: 7-12 VDCDigital I/O Pins: 14 (6 PWM) Analoge Eingänge: 6 Flash Memory: 32 KB (ATmega328)Taktfrequenz: 16 MHz Grösse: 68.6 x 53.4 x 15.4mmGewicht: 44g Lieferumfang1x Arduino UNO1x Montageplatte (Original) oder 1x USB Kabel (Klon)

DELOCK 83907 USB-Mini-Kabel für Estlcam Klemmenadapter 2m mit Ferrit-Kern.Wir empfehlen dieses USB-Kabel für den Estlcam Klemmenadapter, da es doppelt geschirmt ist und über einen Ferrit-Kern verfügt. Billige Kabel können Probleme verursachen.

DELOCK 83907 USB-Mini-Kabel für Estlcam Klemmenadapter 2m mit Ferrit-Kern.Wir empfehlen dieses USB-Kabel für den Estlcam Klemmenadapter, da es doppelt geschirmt ist und über einen Ferrit-Kern verfügt. Billige Kabel können Probleme verursachen.

Estlcam DIY-Handrad Adapter.Bei unserer Estlcam DIY-Handrad-Platine handelt es sich elektronisch gesehen um dieselbe Platine wie sie Estlcam im Handrad verwendet. Unsere Platine ist einfach kleiner, unkomplizierter, universaler Verwendbar und verfügt über einfache, gut zugängliche Löt-Pads.Weitere Infos folgen!

Estlcam Handrad in der NENO-CNC Edition.Entspricht optisch und funktionell dem Originalen Estlcam Handrad. Unsere Version besitzt jedoch ein fest montiertes Anschlusskabel und Aluminium-Drehknöpfe. Fertig aufgebautes Handrad: Joystick X/Y/Z: Gleichzeitiges verfahren aller Achsen möglich (Z-Achse durch drehen des Knüppels) Sehr feinfühlig von Schleichfahrt bis Maximalgeschwindigkeit Drehgeber: Präzises antasten bis aufs letzte hundertstel Absolut verzögerungsfreie, direkte Kopplung auf die Achse:Nie mehr zu schnell oder zu tief in das Werkstück knallen Auswahl der Achse erfolgt automatisch entsprechend der letzten Bewegung des Joysticks. Intuitiv bedienbar ohne "Knöpfchen" drücken zu müssen Vorschub- und Drehzahlkontrolle durch drehen der unteren Knöpfe Programm und Fräsmotor Start / Stopp durch drücken der unteren Knöpfe Achsen abnullen mit dem Button in der Mitte Geeignet für: Klemmen AdapterTechnische Daten:2.5m AnschlusskabelAbmessungen: ca. 185 x 100 x 95mm Lieferumfang: 1x Estlcam Handrad NENO-CNC Edition

Estlcam CNC-Steuerung für Fräsmaschinen.Die Steuerplatine besitzt einen integriertem Atmega328PB Mikrocontroller für die Steuerung von 3 Achsen über USB-Kabel per ESTLCAM-Software. Die Platine besitz Schraubklemmen für Motorsignale, Endschalter, Spindel, Relais, Ventile etc. Angeschlossen wird sie mit einem MINI-USB-Kabel an einem PC. Diese Platine baut man am Besten in einen Schaltschrank ein, wo keinerlei Späne die Platine beschädigen könnnen. Sie benötigt eine Versorgungsspannung von 12-24V. Die Software "Estlcam" läuft dabei auf dem PC (unter Windows) und sendet die Fräsdaten über USB-Kabel an den Estlcam-Klemmenadapter. An den Klemmenadapter werden dann die Endstufen, Spindel (FU), Relais (für Schmierung, Absaugung, Druckluft etc.), Endschalter, Werkzeugtaster etc. angeschlossen. Der Controller auf dem Klemmenadapter dapter wandelt die Fräsdaten in Steuersignale für die Motoren der Maschine um. So erhälst du ein komplettes sehr günstiges und bewährtes Steuersystem für deine CNC-Fräsmaschine.Technische Daten:Masse: 151 x 80 mm Vier M3 Distanzhülsen enthalten Alle Anschlüsse auf Schraubklemmen geführt Firmware einfach aktualisierbar über Estlcam-PC-Software Geeignet für CNC-Fräsmaschinen und Lasermaschinen ATMEGA328PB Controller USB-Anschluss (Mini-B Buchse) Schritt- und Richtungssignale X / Y / Z für Endstufen mit Klemmanschluss.Jedes Signal mit eigener "GND" Klemme für einfache Verkabelung Bei Bedarf 2 Endstufen je Achse anschließbar. 8 Eingänge für mechanische Taster und NPN Sensoren. Jeder Eingang mit eigenen "GND" und Versorgungungsspannungsklemmen. Jeder Eingang über Optokoppler sicher vom Controller getrennt 0-10V Geschwindigkeits- und "ON/OFF" Signal für Frequenzumrichter. Optokopplerausgang für Laseransteuerung 4 Ausgänge für Relais (Bis zu 200mA). Mini-DIN Anschlussbuchse für Zusatzmodule: BedienpanelHandradAnschlussanleitung: Estlcam Klemmenadapter Anschluss

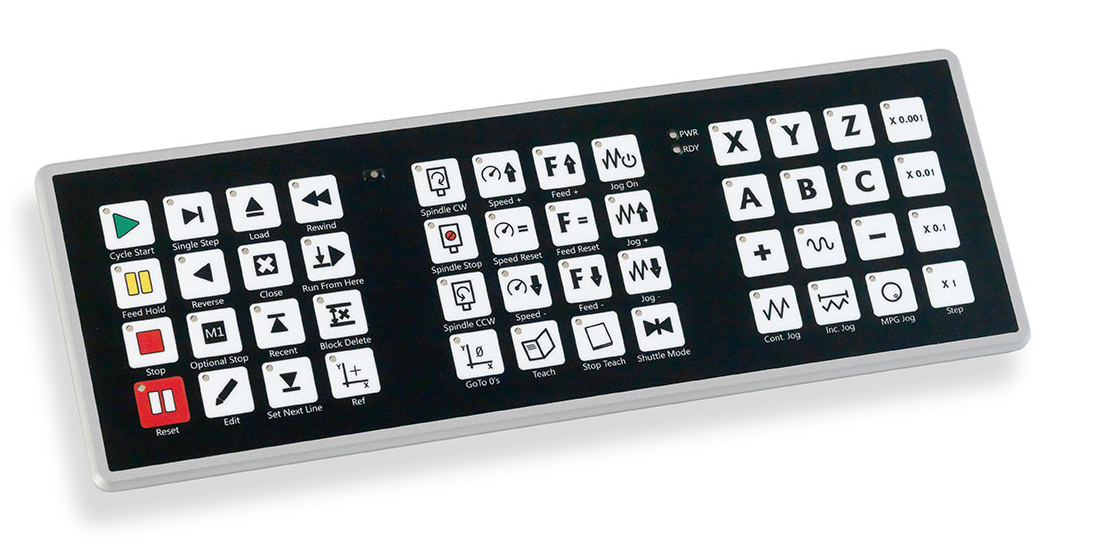

Wasser- und staubgeschützte Tastatur zur Bedienung der wichtigsten Funktionen Ihrer Mach3 oder Mach4 gesteuerten CNC-Fräsmaschine.    48 Tasten mit 48 LEDs integriert in jeder Taste.    zusätzliche Power und Status LED mit Lichtsensor.    harteloxiertes Aluminium Gehäuse.    rückseitig angebrachte Befestigungslöcher, die nach der Montage nicht mehr sichtbar sind.    kompatibel mit allen PoKeys mit PoNET Interface (Pokeys56 und höher).    kompatibel mit Mach3 und Mach4

Kostengünstige, einfache CNC-Steuerung zur Verwendung mit GRBL oder Estlcam. GRBL V1.1 ist vorinstalliert, wodurch die Steuerung direkt mit GRBL-Software oder Estlcam verwendet werden kann.Die GRBL Steuersoftware gibt es Kostenlos zum Download. --> hierDie Estlcam Steuersoftware kann über uns erworben werden. --> hierTechnische Details Controller: ATmega328 Eingangsspannung: 7-12 VDC Digital I/O Pins: 14 (6 PWM)Analoge Eingänge: 6 Flash Memory: 32 KB (ATmega328) Taktfrequenz: 16 MHz Grösse: 97.7 x 80.9 x 32mm Gewicht: 96gLieferumfang 1x NX328 CNC-SteuerungKleinteileAnleitungen: --> Offizielle Anleitung GRBL "EN" <--

Das All-in-One-Plug-and-Play-System BlackBox Motion Control von OpenBuilds. Jetzt als neue 32Bit-Version mit voller 4-Achsen Unterstützung.CNC-Fräser, Plasmaschneider, Laserschneider oder jede andere CNC-Maschine - die BlackBox erledigt den Auftrag dank ihrer zahlreichen Anschlussoptionen. Volle 4-Achsen Unterstützung zum Betrieb von Gantry-Squaring oder einer Drehachse10 Ampere Sicherung integriertZwei konfigurierbare Relais für allgemeine Anwendungsfälle (Plasmaauslöser, Kühlmittelpumpen, Spindelsteuerung, Absaugung usw.) Türverriegelungssignal, damit Maschinen mit Gehäusen stoppen, wenn sich die Tür öffnet4X High Power 4.0A  SchrittmotortreiberUnterstützung für mechanische und induktive EndschalterUSB-Schnittstelle für Plug and Play Bis zu 24 V 5 A Schaltausgang für Kühlmittel wie 24 V DC-Pumpen, Magnete, Schütze oder Halbleiterrelais Polaritätsschutz der Eingangsleistung mit Anzeige-LEDVFD-Spindelsteuerung(0-10 V)Anleitungen: --> Offizielle Anleitung "EN" <----> Anleitung aus unserem Blog "DE" <--

INTERFACE gibt Ihnen die Kontrolle in die Hand und ermöglicht es Ihnen, mit einem eigenständigen Plug-and-Play-Handgerät zu verfahren, Fräsprogramme zu starten, zu referenzieren und Aufträge auszuführen. Kein Computer erforderlich! Mit dem OpenBuilds INTERFACE können Sie Ihre Aufträge direkt an der Maschine ausführen - so einfach wie nie zuvor: Laden Sie den Auftrag, legen Sie den Startpunkt fest und starten Sie ihn. INTERFACE wurde als zweckbestimmtes Werkzeug entwickelt, das ein Teil Ihrer Maschine ist. Es ist robust, benutzerfreundlich und wird schnell zum Liebling in Ihrer Werkstatt! Merkmale:Eigenständige Mensch-Maschine-Schnittstelle zur Steuerung Ihrer Maschine Taktiles, haptisches und akustisches Feedbacksystem zur Bestätigung in lauten CNC-Umgebungen Unterstützt Homing, verfahren, Antasten, referenzieren und den Betrieb Ihrer CNC (vom USB-Stick) Kapazitive Touch-Schalter für die Benutzeroberfläche Plug-and-Play mit OpenBuilds BlackBox Motion Controller Kein Computer erforderlich: Schließen Sie einen USB-Stick mit Ihren G-Code-Dateien an und starten Sie direkt vom Interface aus Lieferumfang:1x Openbuilds INTERFACE1x 2,5m Verbindungskabel zu Blackbox1x USB-Stick1x USB-C-Kabel Produktspezifikationen:240Mhz 32-bit Xtensa Dual-Core Mikroprozessor 520Kb SRAM 4Mb Flash 802.11 b/g/n Wifi (Firmware-Upgrades) Bluetooth v4.2 und BLE Kontrastreiches TFT-LCD-Farbdisplay LED-hintergrundbeleuchtete kapazitive Touch-Tasten Piepser Vibrationsmotor USB-C KonnektivitätFAT32 Flash Drive Unterstützung Anleitungen: --> Offizielle Anleitung "EN" <--

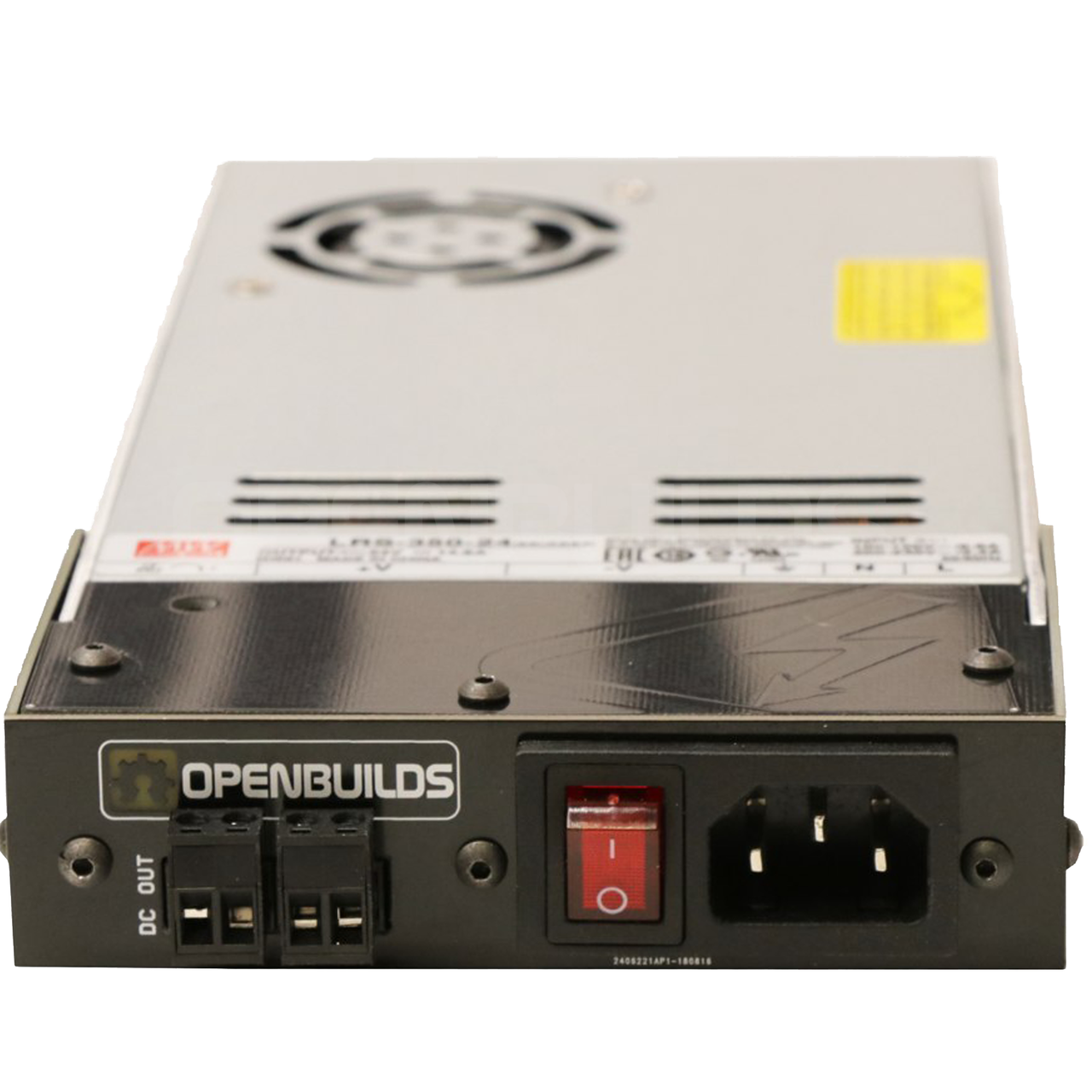

Openbuilds Powercase Kit Anschlusspanel passend zu Meanwell LRS-350.Bietet die Möglichkeit einfach und Sicher ein Meanwell LRS-350 Netzteil mit einem Anschlusspanel mit bequemen Schraubklemmen, Hauptschalter und Netzkabel zu versehen.Passendes Netzteil: Meanwell LRS-350 SchaltnetzteilHinweis: Arbeiten unter Netzspannung ist gefährlich und kann zu tödlichen Unfällen führen. Wir übernehmen keinerlei Haftung bei unsachgemässem Gebrauch.

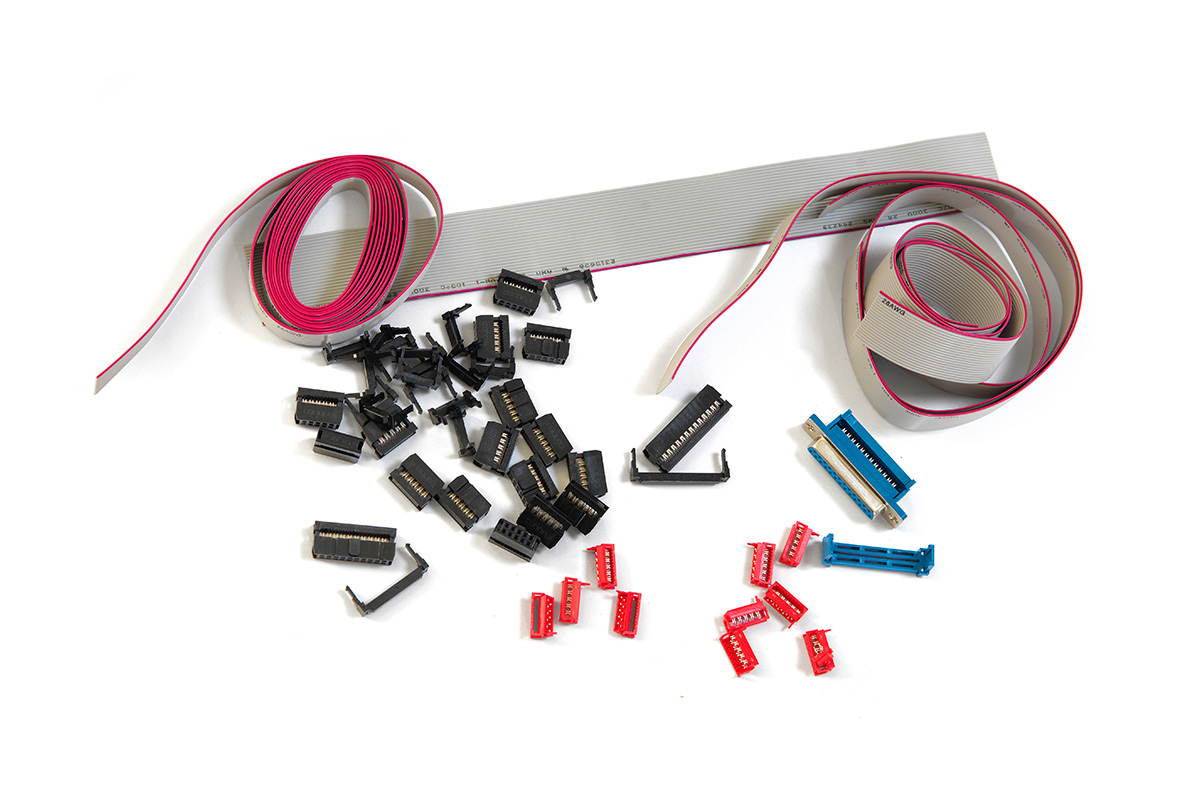

1 x Flachbandkabel 10 Pins, 2 m 1 x Flachbandkabel 20 Pins, 40 cm 1 x Flachbandkabel 16 Pins, 40 cm 1 x Flachbandkabel 26 Pins, 30 cm 1 x IDC Buchse 26 Pin 1 x IDC Buchse 16 Pin 1 x IDC Buchse 20 Pin 16 x IDC Buchse 10 Pin 10 x poExtension Stecker 1 x eStop Stecker 1 x SubD25 Buchse für Flachbandkabel Das Foto zeigt nicht alle Stecker und Kabel, die im Lieferumfang enthalten sind.

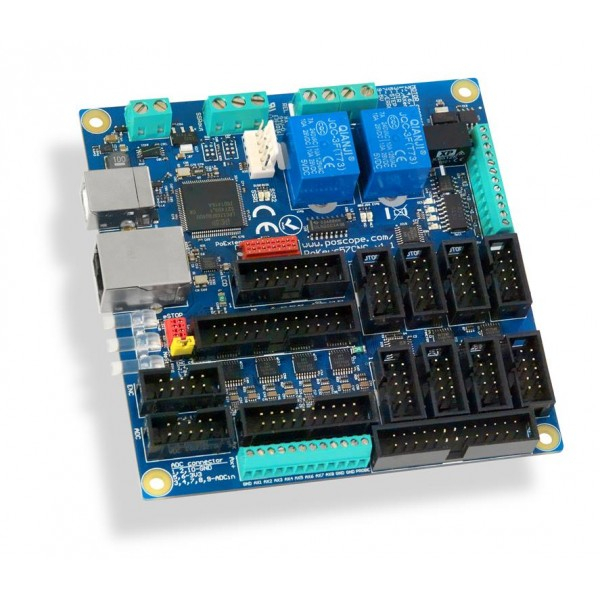

Die beliebte Mach 4 CNC-Steuerung aus Polen. Perfekt für fortgeschrittene Anwender.PoKeys57CNC ist eine Mischung aus Allzweck-Pokeys-Platine und Motorsteuerung. Das Gerät ist in erster Linie für die Steuerung von bis zu 8 STEP / DIR-Signal angetrieben Motoren (Schrittmotoren, Servoantriebe, etc.) in verschiedenen Anwendungen (Mach3, Mach4)mit dem Zusatz von leistungsstarken Pokeys-Gerätefunktionen erhältlich. Es enthält spezielle Anschlüsse für Verbindungen mit Motorantrieben, LCD-Modul, etc. Darüber hinaus stehen fünf Analogeingänge mit 12 Bit Auflösung zur Verfügung. Das Gerät verfügt auch über vier galvanisch getrennte Open-Collector-Ausgänge und einen isolierten 0 ... 10 V-Analogausgang. Eigenschaften: Unterstützung von Mach4 und Mach3 Pokeys pluginsKompatibel mit USB 1.1 / 2.0 HID-StandardStandard-Englisch USB-Tastatur-Simulation (mit Emulierung für Tasten auf / ab)Standard-USB-Joystick-Simulation (6 Achsen, 32 Tasten mit Auslösung Unterstützung)Ethernet 10/100 mit DHCP-Client oder feste IP-UnterstützungTCP- oder UDP-Verbindung mit dem GerätModbus TCP-Unterstützung (Zugriff auf digitale IO, analoge Eingänge, Geberwerte, digitale Zähler Werte, PWM-Ausgänge, LCD-Display, PoExtBus Geräte, Matrix-Tastatur-Status)Web-Interface mit neu gestalteter Oberfläche und I / O-Statusanzeige mit mehreren Benutzerkonten28 digitale Ein- oder Ausgänge (Software einstellbar) mit Pull-up-Widerständen und als virtuelle USB-Tastatur-Tasten. Dazu weitere vier dedizierte digitale Ausgänge5 analoge Eingänge (12 Bit) mit digitaler Tiefpassfilterung (4 analoge Eingänge umfassen auch analoge Tiefpassfilter mit 1,9 kHz Grenzfrequenz)mehrere Encoderpaar-Eingänge mit drei zusätzlichen dedizierten High-Speed-Encodern, ein Ultra-High-Speed-Encoder-Eingangdigitale Zähler zu bestimmten Digitaleingangspinsleistungsstarke 8-Achsen 125 kHz Pulsmotor mit eigenen Motor-Anschlüssebis zu 16 x 8 Matrix-Tastatur mit Tasten ausgelöst / alternative Funktion unterstütztbis zu 5 High-Speed ??voll konfigurierbare PWM-Ausgänge (25 MHz PWM-Timer) - zwei davon mit Open-Collector-Transistorausgängenspezieller Anschluss für HD44780-LCD-Unterstützung (bis zu 4 x 20 Zeichen)spezieller Anschluss für PoPendant1PoExtBus die Unterstützung für bis zu 10 externen Schieberegistern (z PoExtBusOC16, PoExtBusRE, etc.)Ponet Geräte unterstützt (48-Tasten-CNC-Tastatur)ausfallsichere Unterstützung bei KommunikationsunterbrechungUnterstützung für bis zu 100 Sensoren, die über I²C-Bus, 1-Wire-Bus oder auf den Allzweck-Analogeingänge angeschlossen werden kannintuitive und benutzerfreundliche SoftwareUnterstützung durch Dritte über Kommunikations-DLL-Bibliothek und umfangreiche Protokoll-Spezifikation zur Portierung auf andere Systeme.Anleitungen: --> Offizielle Anleitung "EN" <--

Dieser Wandler wird benötigt um Fräsmotoren mit Regeleingang und Spindeln mit Frequenzumrichter mit der NX328, Arduino oder anderen ähnlichen Steuerungen zu verwenden.Wandelt ein PWM Signal bis max. 24V Signalpegel in ein 0-10V Signal.Lieferumfang 1x PWM - 0-10V Wandler1x HutschienenmontageKleinteile

Der Duet 2 Wifi ist ein fortschrittlicher 32-Bit Standalone Controller mit leistungsstarken Atmel 120Mhz Prozessor. Dieser Prozessor verfügt über genügend Leistung, um jede Maschine reibungslos zu steuern, mit erweiterten Funktionen, die bei keinem anderen Controller seiner Klasse zu finden sind.Der Duet 2 Wifi verfügt nicht nur über einen erstklassigen Prozessor, sondern auch über superleise TMC2660 Schrittmotortreiber. Diese SPI-gesteuerten Treiber können bis zu 256 Mikroschritte ausführen. Sowohl Microstepping als auch Strom können über die Software im laufenden Betrieb gesteuert werden. BIGTREETECH ist einer der grössten Hersteller, für Open Source Controller für CNC und 3D Drucker.Technische DetailsLeistungsstarker 32-Bit-Prozessor Dediziertes Wifi-Modul für die Einbindung ins Heimnetzwerk. Super leise TMC2660-Stepper-Treiber mit bis zu 256 Mikroschritten und max. 2.4A StromFortschrittliches WebinterfaceLieferumfang 1x Duet 2 Wifi Controller1x USB-Kabel 5x Kühlkörperdiv. Kleinteile

Zubehörsatz zur Duet 2 Wifi Frässteuerung, mit dem grundlegendsten Zubehör. Die SD-Karte kann auf Wunsch mit NENO LEAD Control geliefert werden, um sofort loszulegen.Enthält einen Montage- und Luftführungshalter, zur optimalen Kühlung und der einfachen Montage im Schaltschrank und den dazugehörigen Lüfter.Lieferumfang 1x Duet 2 Wifi Montage- und Luftführungshalter1x Kingston 32Gb Speicherkarte1x Sunon 80mm 24V Axiallüfter1x Schraubensatz
