Produktinformationen "NENO LEAD X Ultra - Grundbausatz"

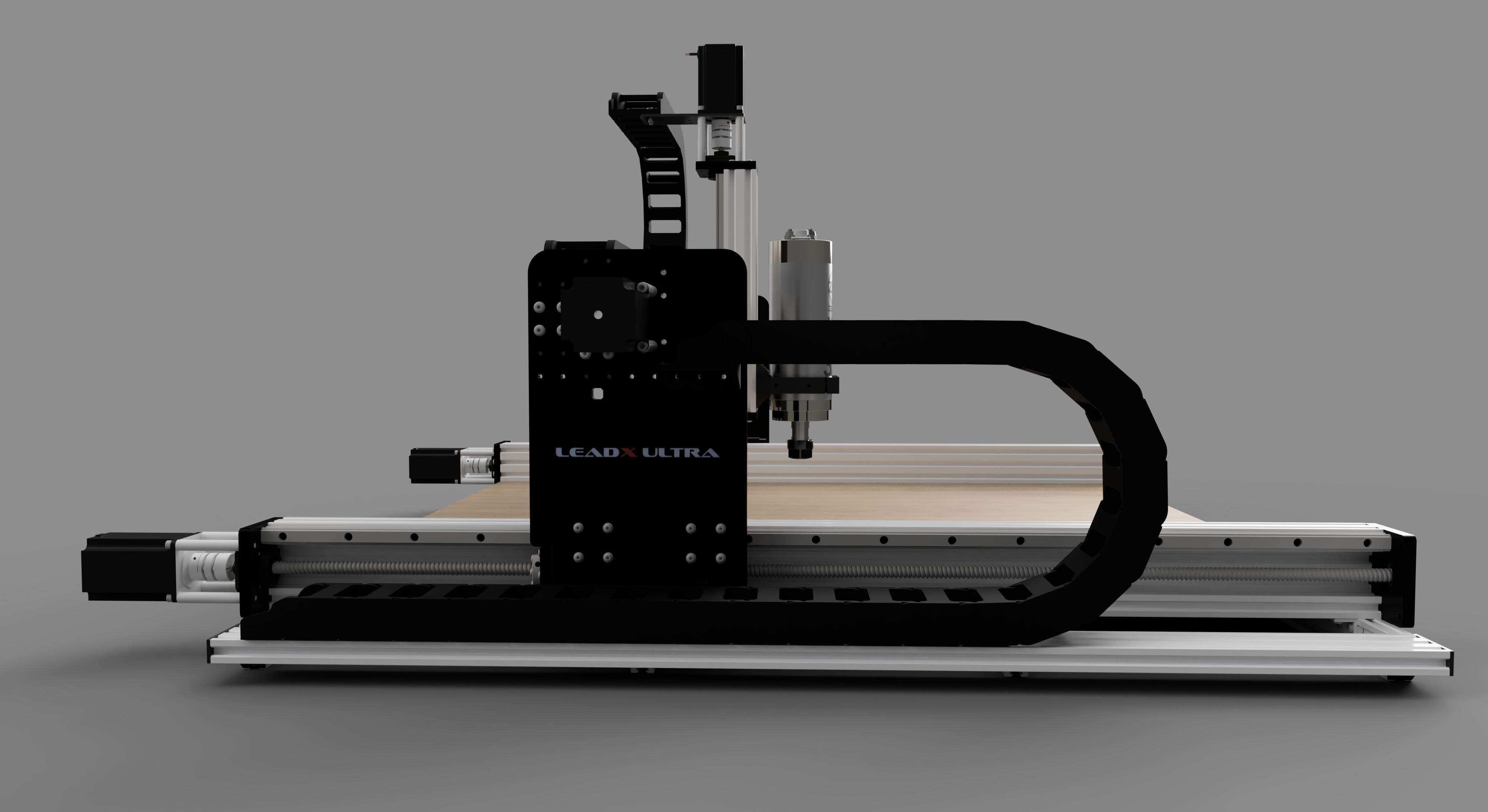

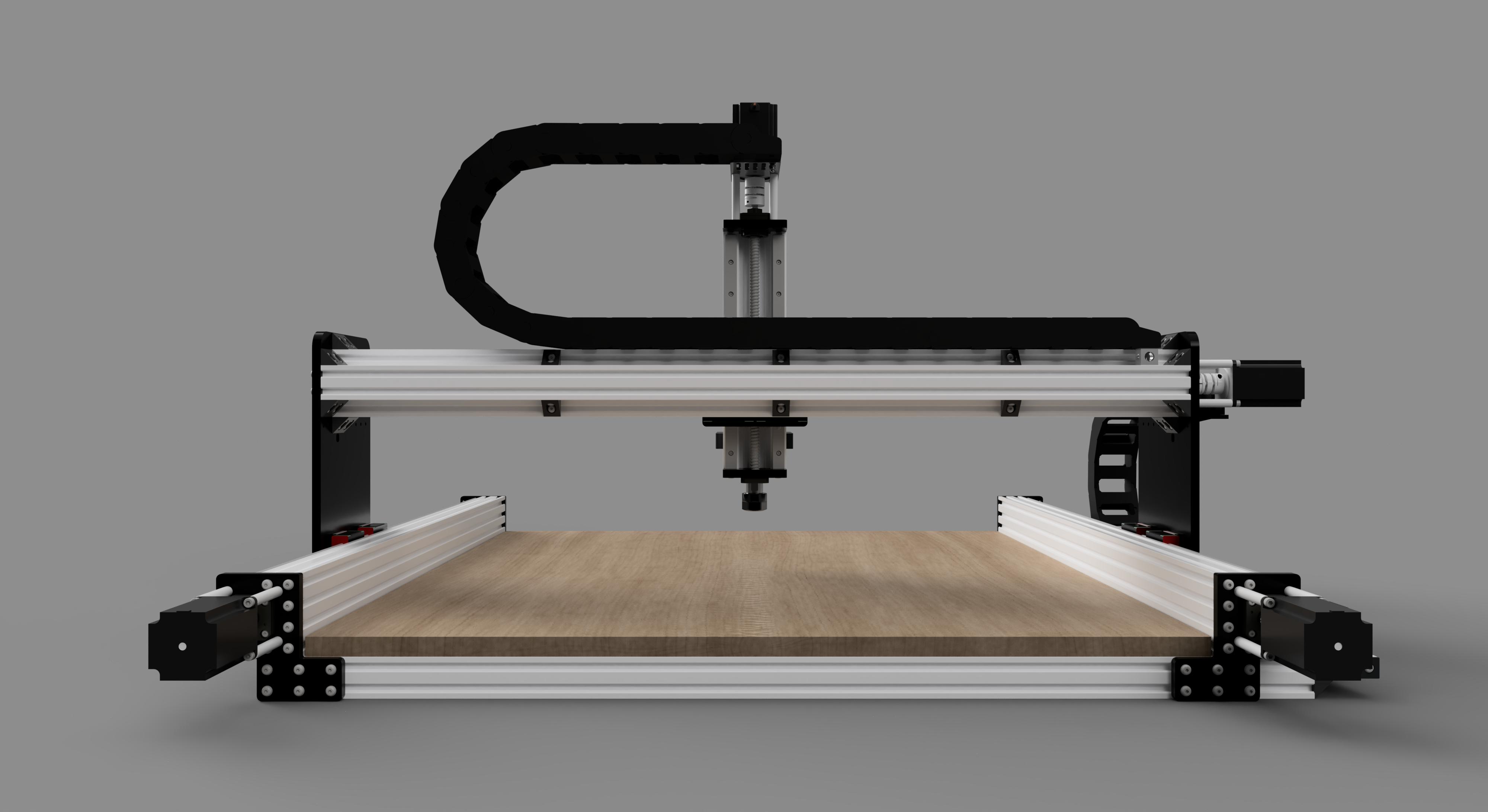

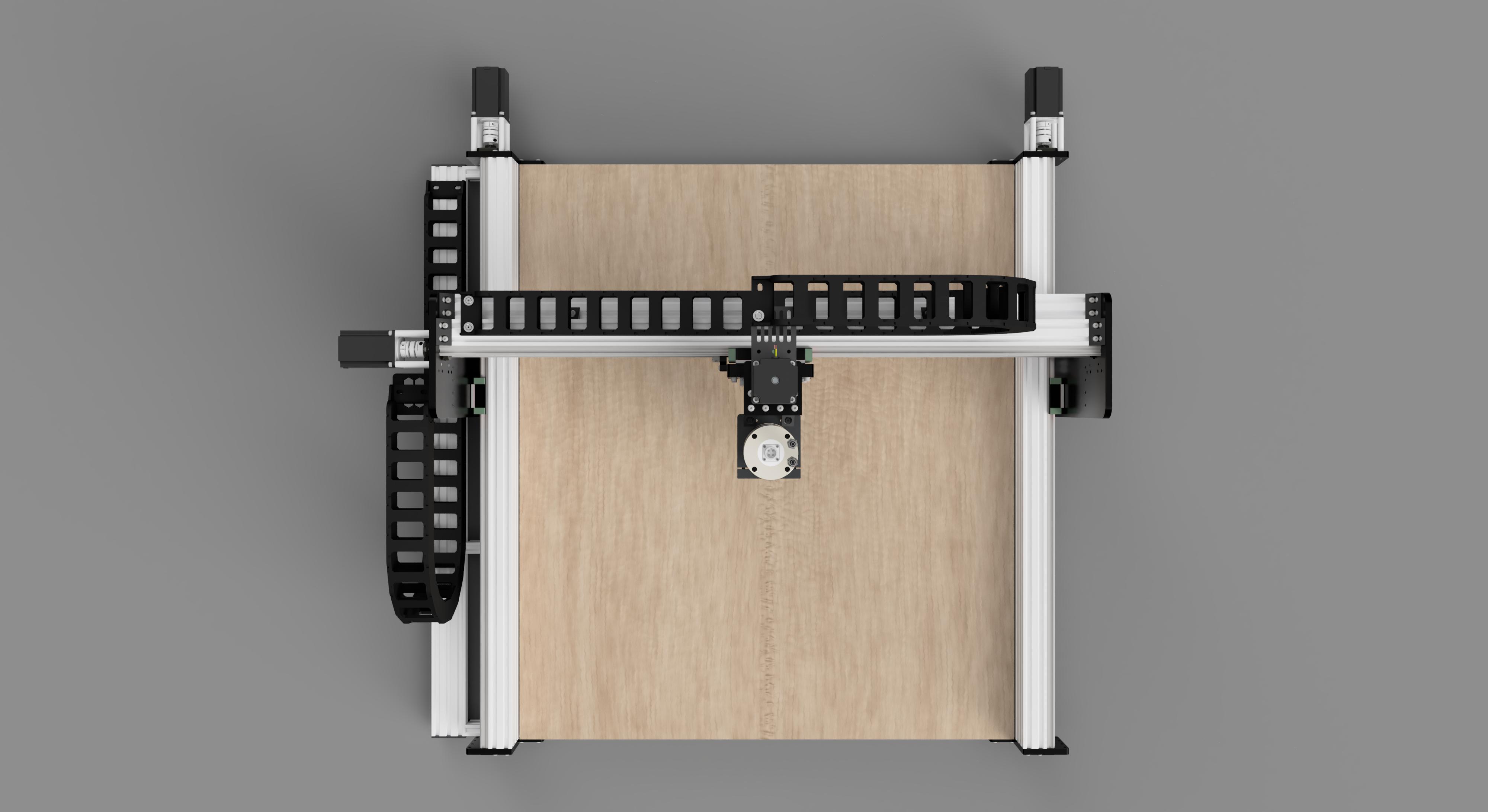

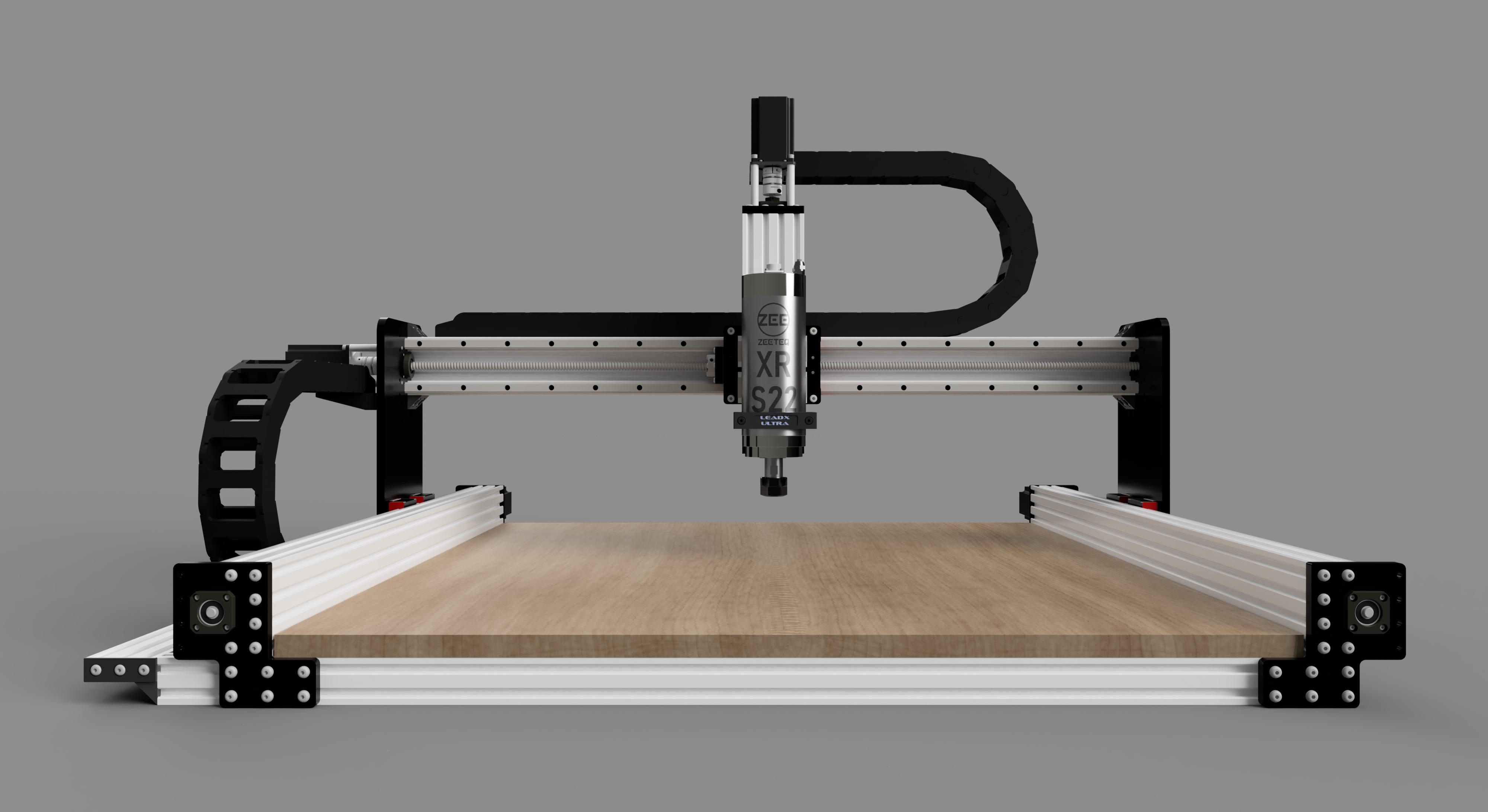

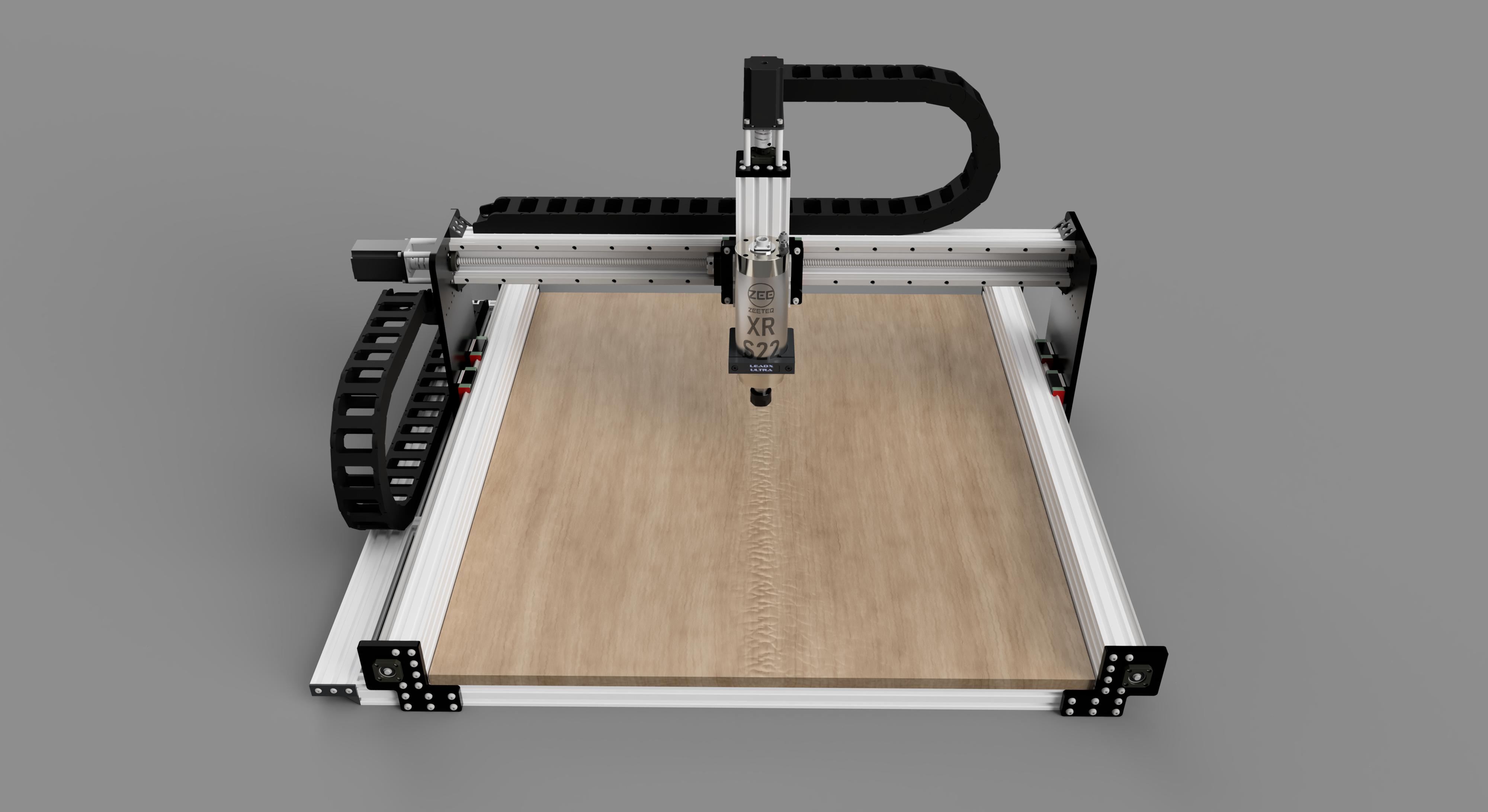

NENO LEAD X Ultra- Grundbausatz

Lass deine Ideen Realität werden.

Die NENO LEADX Ultra Portalfräsmaschine gibt dir die Möglichkeiten Funktionale Teile aus Holz, Kunststoff, Schaumstoff und den meisten Nichteisenmetallen herzustellen.
Hier handelt es sich nur um den Grundbausatz. Schrittmotoren, Fräsmotor und MDF Opferplatte sind nicht Teil des Angebots.

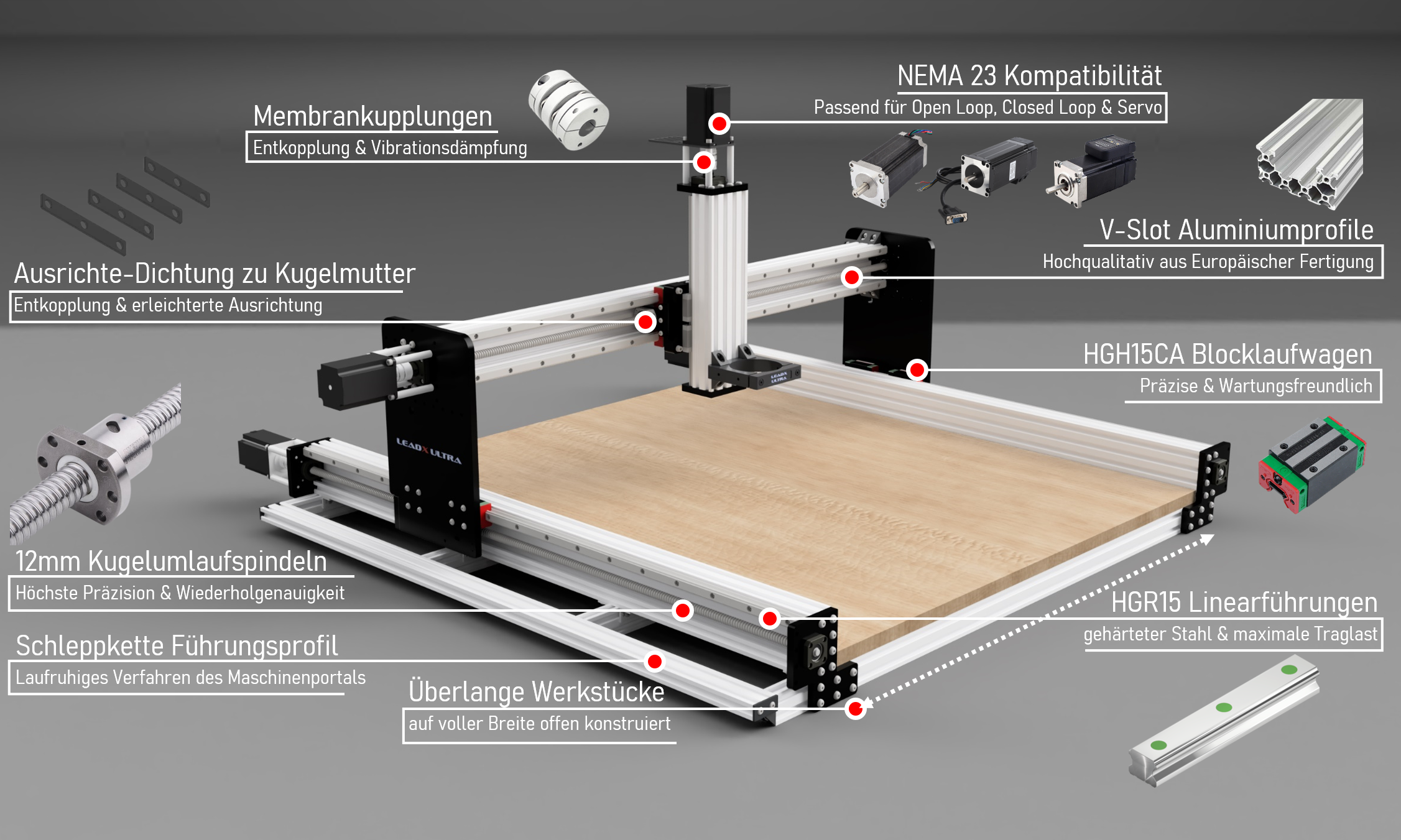

Wichtigste Eckpunkte zum NENO LEADX Ultra- Grundbausatz

  • Kompletter mechanischer Aufbau basiert auf dem V-Nut Profilsystem von Openbuilds aus den USA - Sämtliche Achsen bewegen sich auf in Europa stranggepressten, eloxierten Aluminium C-Profilen mit innenliegenden Kugelumlaufspindeln.
  • Präzisionsgerollte, gehärtete und polierte 12mm Kugelumlaufspindeln (Präzisionsklasse P7) sorgen für geräuschlose Bewegungen und keinerlei Umkehrspiel durch eine leichte Vorspannung. Fixiert in Schrägkugellagern für eine perfekte Kraftübertragung in Axialer und Radialer Richtung.
  • Gehärtete und polierte HGR15 Linearführungen (Präzisionsklasse P) mit HGH15CA Blocklaufwagen sorgen für eine präzise Positionierung bei maximaler Traglast. Jeder HGH15CA Blocklaufwagen kann theoretisch eine statische Last von 1400Kg problemlos bewegen.
  • Dreiteilige Membrankupplungen als Verbindeglied zwischen den Schrittmotoren und den Kugelumlaufspindeln sorgen für eine Entkopplung und Vibrationsdämpfung ohne Genauigkeit einzubüssen.
  • 65mm (optional 80mm) Spindelhalterung inklusive - unsere Fräsmotor Empfehlung: ZEETEQ 1.5kW Spindeln mit Siemens Frequenzumrichter.
  • Massive Schleppketten für alle Achsen sind im Bausatz inbegriffen.

Eckpunkte zum mechanischen Bausatz
  • Durch den Bau ihrer eigenen LEADX Ultra erhalten sie vertiefte Kenntnisse in die Materie, was die Wartung und evtl. anfällige Reparaturen erheblich erleichtert.
  • Für den Bau der LEAD Ultra benötigen sie nur einfache Werkzeuge wie Schraubenschlüssel, Inbusschlüssel und Schraubenzieher. Wir empfehlen für die exakte Positionierung der Linearführungen jedoch eine Messuhr mit Magnetstativ.
  • Die ausführliche Deutsche Aufbauanleitung führt sie Schritt für Schritt durch den Aufbau, Wartung und Inbetriebnahme.

Wichtigste Eckpunkte zur NENO LEADX Ultra- Technische Daten

Maschinengrösse (X x Y)
Netto-Bauraum (X x Y x Z)
Genauigkeit
Gewicht
1000 x 1000mm (ohne Schrittmotoren)≈ 773 x 762 x 180mm0.01mm – 0.05mm49Kg
1000 x 1500mm (ohne Schrittmotoren)≈ 773 x 1262 x 180mm0.01mm – 0.05mm55Kg
1500 x 1500mm (ohne Schrittmotoren)≈1273 x 1262 x 180mm0.01mm – 0.05mm61Kg

Was wird für eine voll funktionsfähige Portalfräsmaschine noch benötigt?
  1. Steuerungs-Sets: Komplette Sets mit Steuerung, Schrittmotoren und Stromversorgung.
  2. Endschalter: Induktive oder mechanische Endschalter (DUET 2 kann auch ohne Referenzieren)
  3. Fräsmotor oder Spindel: Katsu 1PS Fräsmotor für Einsteiger, ZEETEQ Frässpindeln für höhere Ansprüche
  4. Kabel für Motoren, Endschalter und Stromversorgung.
  5. MDF Maschinentisch: Opferplatte aus dem lokalen Holzzuschnitt (12-19mm MDF)
  6. Fräswerkzeug: eine breite Produktpalette an Fräswerkzeugen auf unserem Partnershop Fräser-König.ch
  7. CAM Software: Fusion 360 für Privatanwender (Gratis) oder Vectric für kommerzielle Nutzer.

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


Werkstoffe in Hülle und Fülle!

Mit einer NENO LEADX Ultra CNC Fräsmaschine kannst du eine breite Palette an Werkstoffen und Materialien bearbeiten, unter anderem:
  • Schaumstoff
  • Kunststoff
  • Holz
  • Karbon
  • Aluminium
  • Und alles dazwischen
Da sich die Z-Achse mit dem Fräsmotor mitbewegt, können Werkstoffe nur bis zu einer Dicke von ca. 90 mm komplett durchgefräst werden.

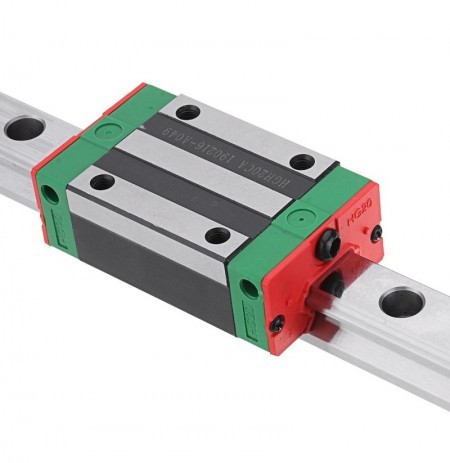

HGR Linearführungen

HGR 15 Linearführungen mit HGH15CA Blocklaufwagen für höchste Präzision und maximale Traglast ohne Verformung oder Verschleiss.

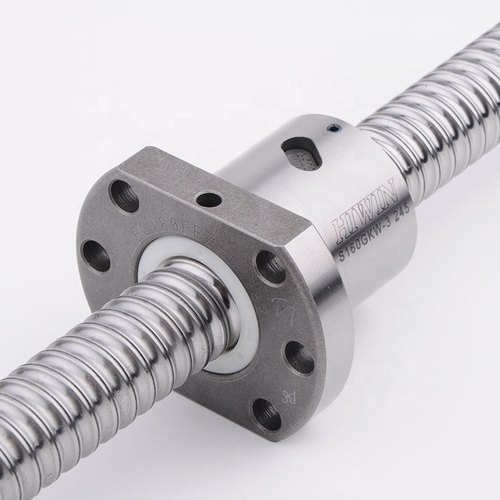

Kugelumlaufspindeln

Präzisionsgerollte, gehärtete und polierte 12mm Kugelumlaufspindeln für geräuschlose, präzise Bewegung ohne jegliches Umkehrspiel.

Europäische Profile

Sämtliche Achsen bewegen sich auf hochqualitativen, in Europa straggepressten, eloxierten Aluminium C-Profilen mit innenliegenden Kugelumlaufspindeln.

Empfohlenes Zubehör

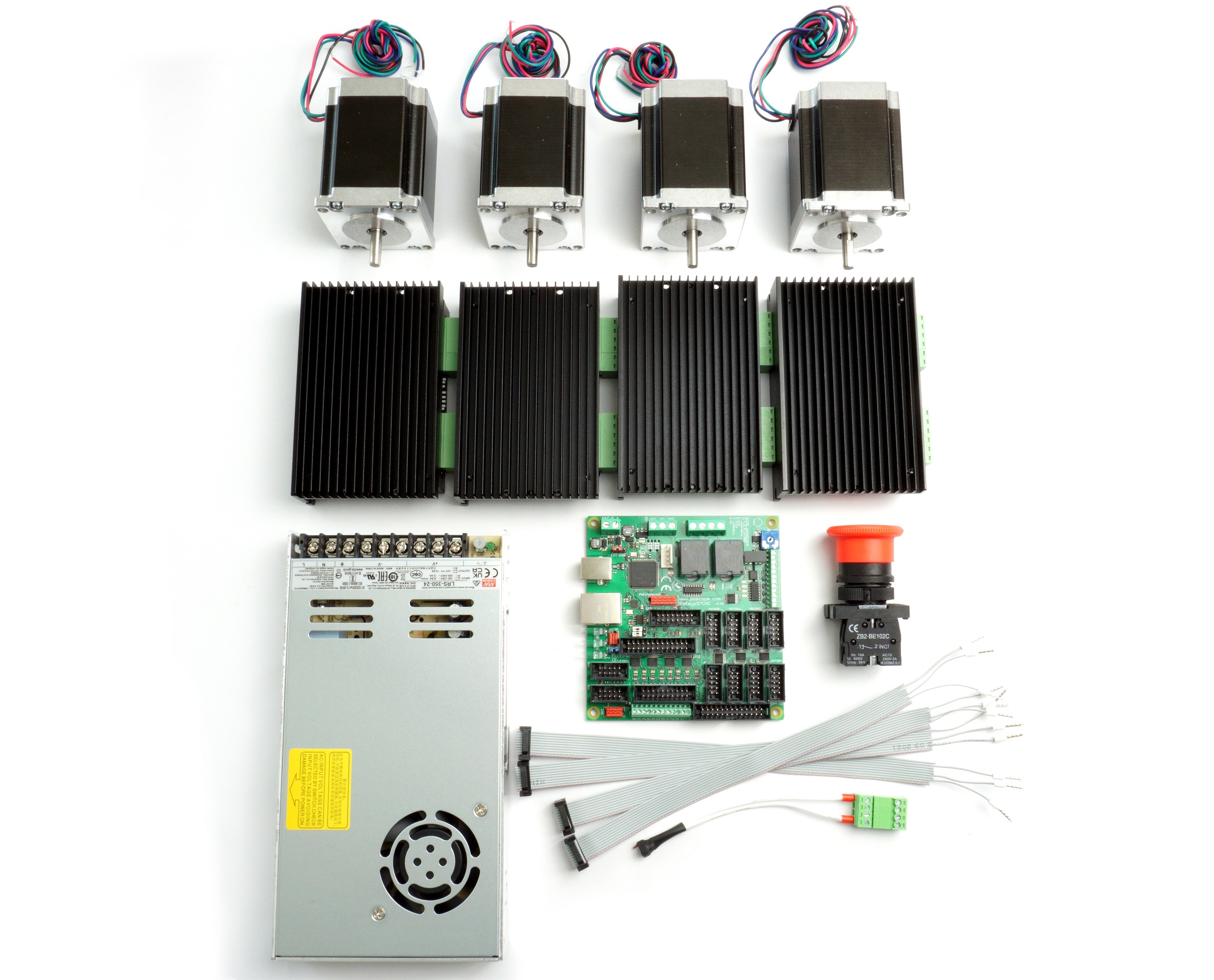

PoKeys Mach4 CNC-Teilesatz 1.9Nm
