Openbuilds Blackbox konfigurieren und Anschliessen
Die Openbuilds Blackbox ist eine der Einsteigerfreundlichsten Steuerungen für CNC-Fräsmaschinen, Plasmaschneider und Lasergravierer. Aber wie wird das ganze Konfiguriert und Angeschlossen?
Die Openbuilds Blackbox besitzt auf allen Anschlüssen Schraubklemmen welche entweder gecrimpte Litzen oder verdrillte Litzen klemmen. Wir empfehlen Aderendhülsen zu verwenden.
Konfigurieren der Blackbox:

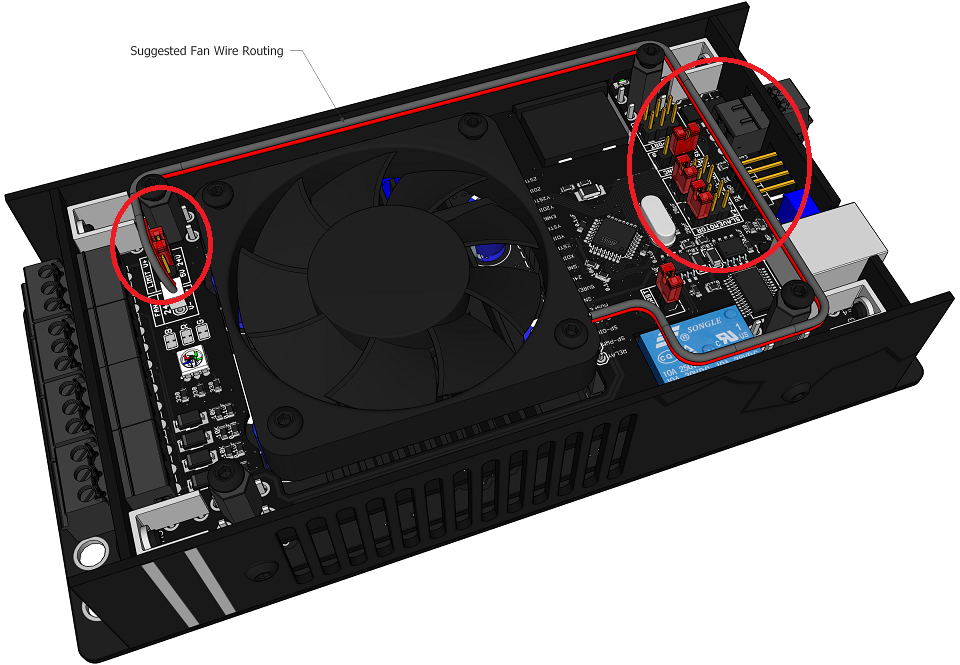

Die Openbuilds Blackbox kommt für unsere Maschinen und sonstige gängige Maschinen Vorkonfiguriert. Falls sie aber ein exotisches Modell oder eine spezielle Konfiguration bauen, können sie den Deckel mithilfe von vier Schrauben entfernen und finden darunter folgende Brückenstecker:
- Slave_Axis - Diese zwei Brückenstecker legen fest, welche Achse den 4ten Schrittmotortreiber benutzt. Standard für Portalfräsmaschinen ist eine doppelte Y-Achse und so ist die Blackbox auch vor eingestellt.
- Limit V+ - Dieser Brückenstecker legt die Spannungsversorgung zum Endschalter fest (falls benötigt). 5V ist Standard. 24V wird für die Verwendung unserer SN04 induktiven Näherungsschalter benötigt.
- Relay_Func - Dieser Brückenstecker legt die Funktion des verbauten Relais fest. Standard wird das Relais mit M3 und M5 Befehlen gesteuert, für Fräsmotoren oder Plasmaschneider. Alternativ kann auf M8/M9 Befehle umgestellt werden, um Ventile, Wasserpumpen oder Staubsauger zu steuern. Eine Entfernung des Brückensteckers deaktiviert das Relais.

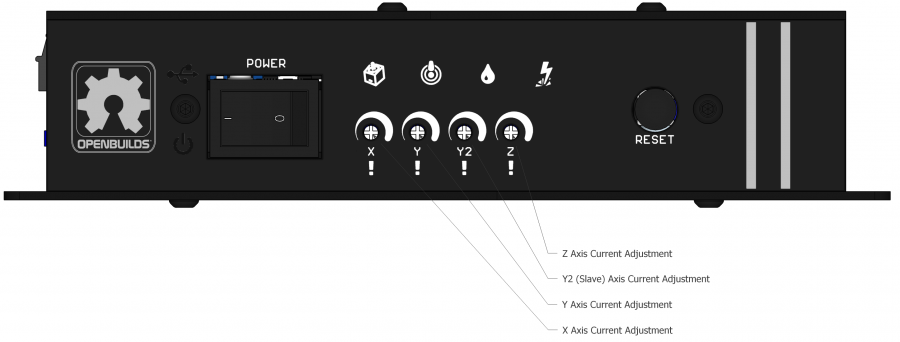

Auf der Seite, direkt neben den Hauptschalter befinden sich die Einstellschrauben für die Stromstärken-Voreinstellung der Schrittmotoren.
Standardmässig ist die Openbuilds Blackbox auf NEMA 23 Schrittmotoren vor eingestellt. Sollten Ihre Schrittmotoren Schritte verlieren, drehen Sie die dazugehörige Einstellschraube im Uhrzeigersinn. Dies erhöht die Spannung des besagten Motors und damit einhergehend die Stromstärke. Überwachen Sie bei Erhöhung der Stromstärke immer die Temperatur des besagten Motors.
Anschliessen der Blackbox:
Stromversorgung:
Die Stromversorgung in Form eines LRS-350 24Volt Netzteils wird wie gezeigt angeschlossen.
Ziehen Sie zum Anschluss der Netzspannungs-Seite eine Elektro-Fachkraft hinzu.
Schrittmotoren:
Die Schrittmotoren werden wie gezeigt angeschlossen. Beachten Sie die Beschriftung auf der Blackbox und vergleichen Sie mit der Aufbauanleitung ihrer Fräsmaschine um die richtige Achse dem richtigen Motor zuzuordnen.
Endschalter mechanisch:
simple mechanische Endschalter werden wie gezeigt angeschlossen. Wir empfehlen hier unser Endschalter Teilesatz und falls Sie nicht löten wollen, schreiben Sie uns gerne an, wir übernehmen das.
Endschalter Induktiv:
Beim Anschluss von z.B. unserer SN04 NPN induktiven Näherungsschalter, stecken sie bitte den Limit_V+ Brückenstecker im Innern der Blackbox (siehe oben) auf 24V um, um eine einwandfreie Funktion zu ermöglichen.
XYZ-Werkzeugtaster:
Unser XYZ-Werkzeugtaster wird wie gezeigt angeschlossen.
Dieser Blogeintrag deckt die Grundsätze der Konfiguration und der Anschlüsse der Openbuilds Blackbox ab. Für weitere Infos empfehlen wir die offizielle Anleitung des Herstellers. Siehe:
