Stepperonline Motor mit integriertem Servotreiber 90 Watt / 20-50 Volt / 3000 U/min
Produktnummer:
120650
Produktinformationen "Stepperonline Motor mit integriertem Servotreiber 90 Watt / 20-50 Volt / 3000 U/min"

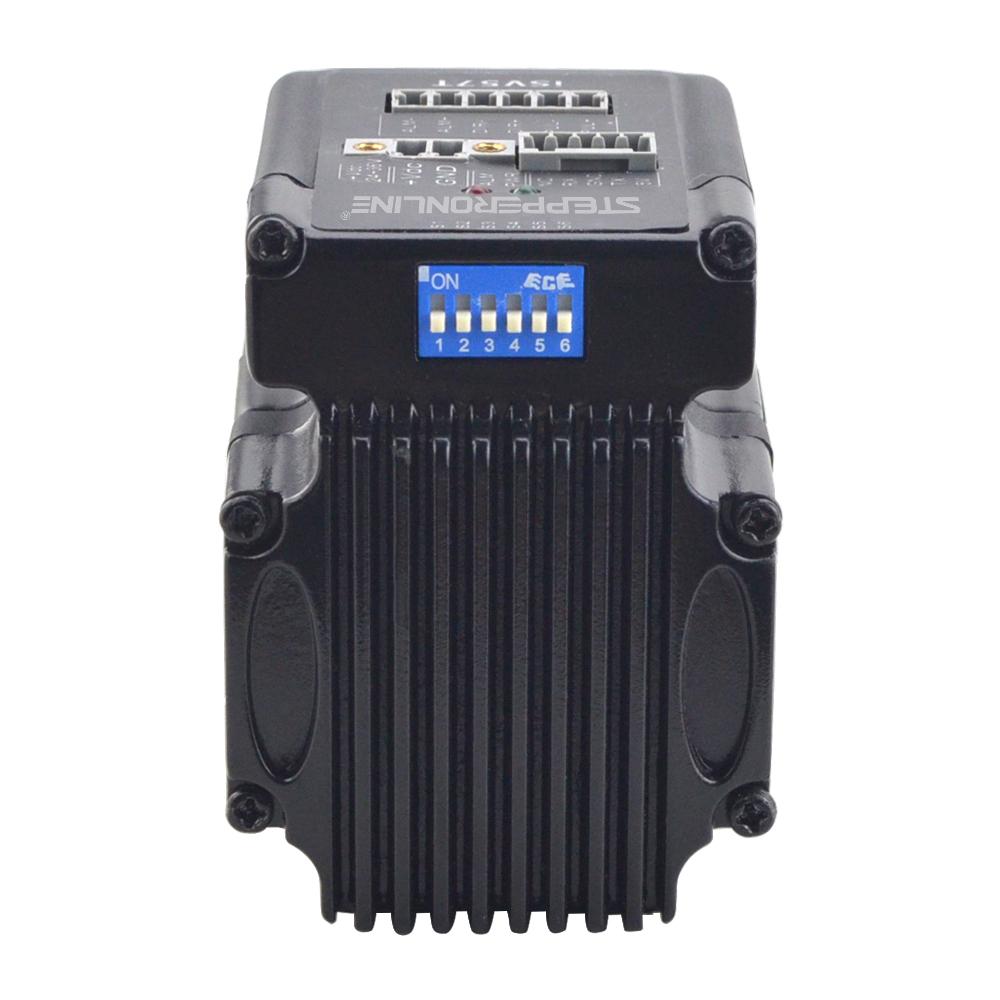

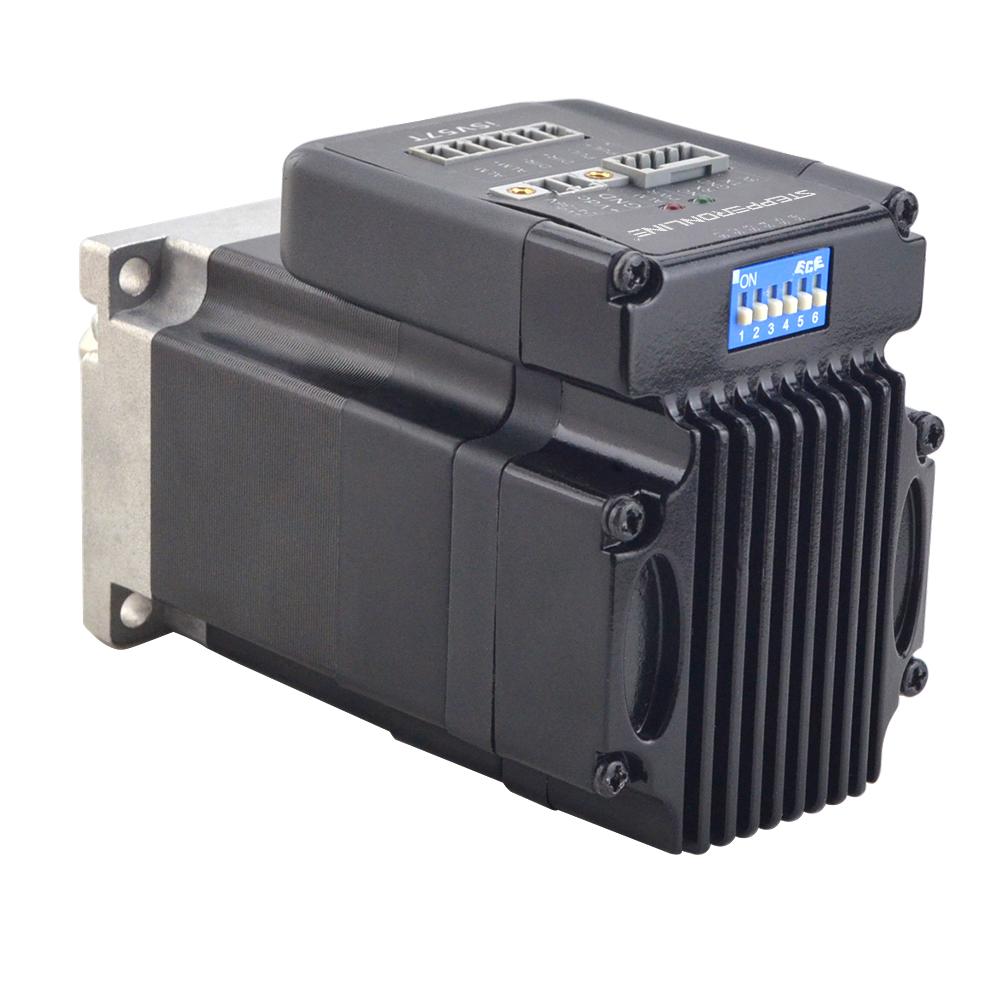

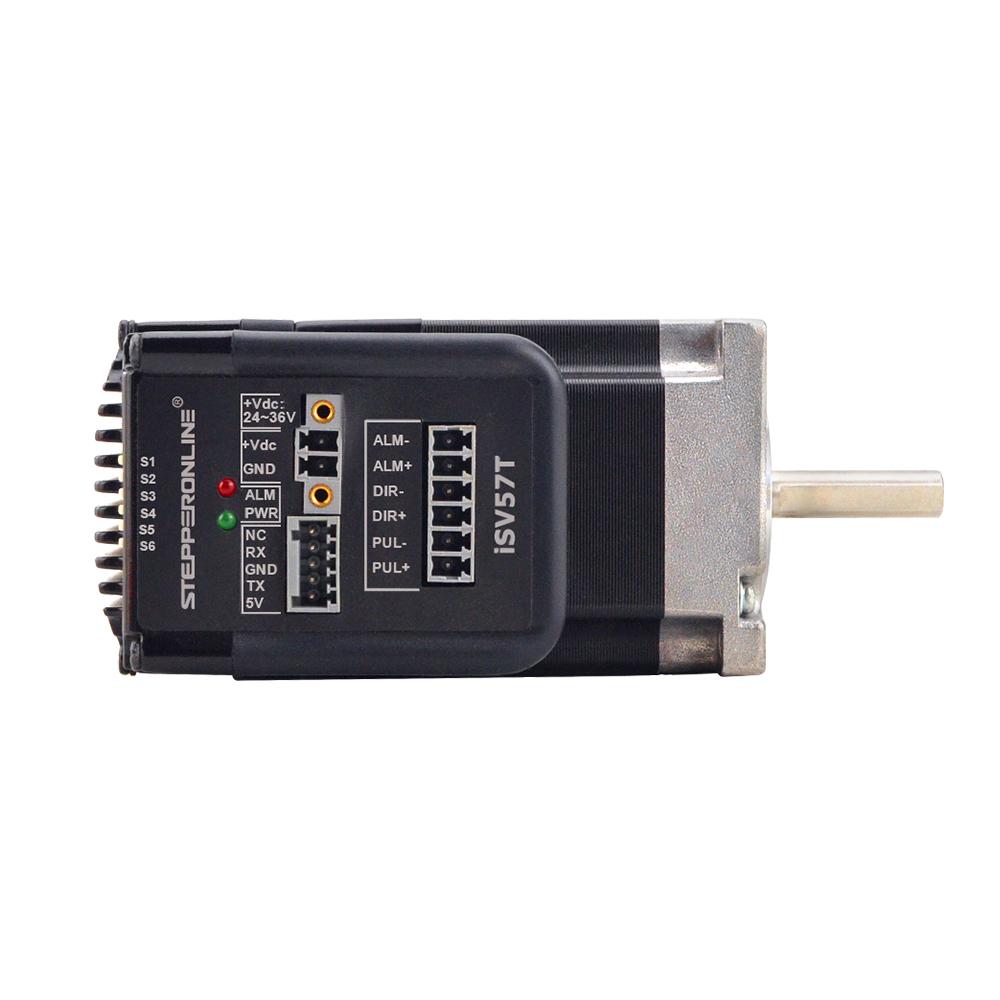

Der integrierte Servomotor iSV57T-090 ist ein bürstenloser Motor mit einer Rahmengröße von 57mm (NEMA 23), der in einen 16-Bit-Encoder und einen Servoantrieb integriert ist. Mit einer sehr kompakten Größe und allen integrierten Komponenten kann der iSV57T-090 Montageplatz sparen, Encoderanschluss und Verkabelungszeit eliminieren, Interferenzen reduzieren und Kabel- und Arbeitskosten senken. Integrierte kompakte Größe, um Montageplatz und Rüstzeit zu sparen und elektrische Störungen zu reduzieren.
Hauptmerkmale:
- Eingangsspannung 20-50VDC, Ausgangsspitzenstrom 0-6A
- Schritt- und Richtungsbefehlseingabe zur Positionssteuerung
- Kompatible Montagegröße mit Schrittmotor
- Reibungslose Motorbewegung und hervorragende Reaktionszeit
- Isolierte Steuereingänge von Impuls, Richtung
- In-Position- und Fehlerausgänge an externe Motion Controller zur vollständigen Systemsteuerung
- Überspannungs-, Überstrom- und Positionsfehlerschutz
Elektronische Spezifikationen:
- Artikelnummer: iSV57T-090
- Nennleistung(W): 90W
- Eingangsspannung: +20~50VDC (Typisch 36VDC)
- Nenndrehmoment(Nm/oz.in): 0.3/42.49(Nm/oz.in)
- Spitzendrehmoment(Nm/oz.in): 0.9/127.47(Nm/oz.in)
- Nenngeschwindigkeit(rpm): 3000rpm
- Höchstgeschwindigkeit(rpm): 4000rpm
- Ausgangsspitzenstrom: 0~6A
- Logiksignalstrom: 7~16mA (Typical 10mA)
- Impulseingangsfrequenz: 0~300kHz
- Pulsspannung: 5V(Schalten Sie einen 2K-Ohm-Widerstand in Serie), wenn es sich um 24V handelt.
- Isolationswiderstand: 100MΩ
Physikalische Daten
- Rahmengröße: 57 x 57mm
- Körper Länge: 108mm
- Wellendurchmesser: 8mm
- D-cut Schaftlänge: 27mm
- Schaftlänge: 33mm
- Gewicht: 0,95 kg
Lieferumfang:
- 1x OMC-Stepperonline iSV57T-090 Servomotor 90W
