Schwimmende Z-Achse für LEADX Serie
149,90 CHF*
Sofort verfügbar, Lieferzeit 1-3 Tage
Produktnummer:
130501
Produktinformationen "Schwimmende Z-Achse für LEADX Serie "

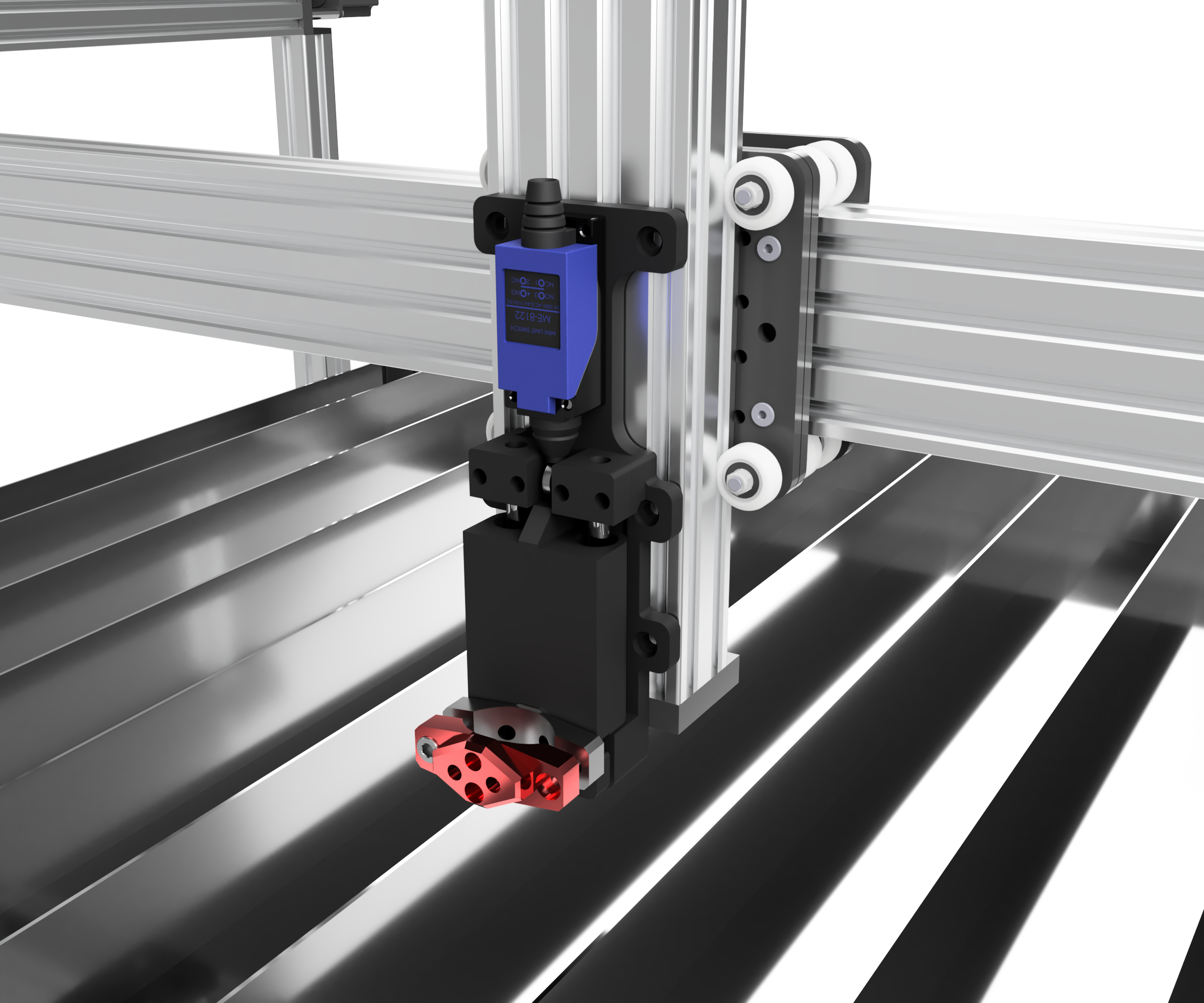

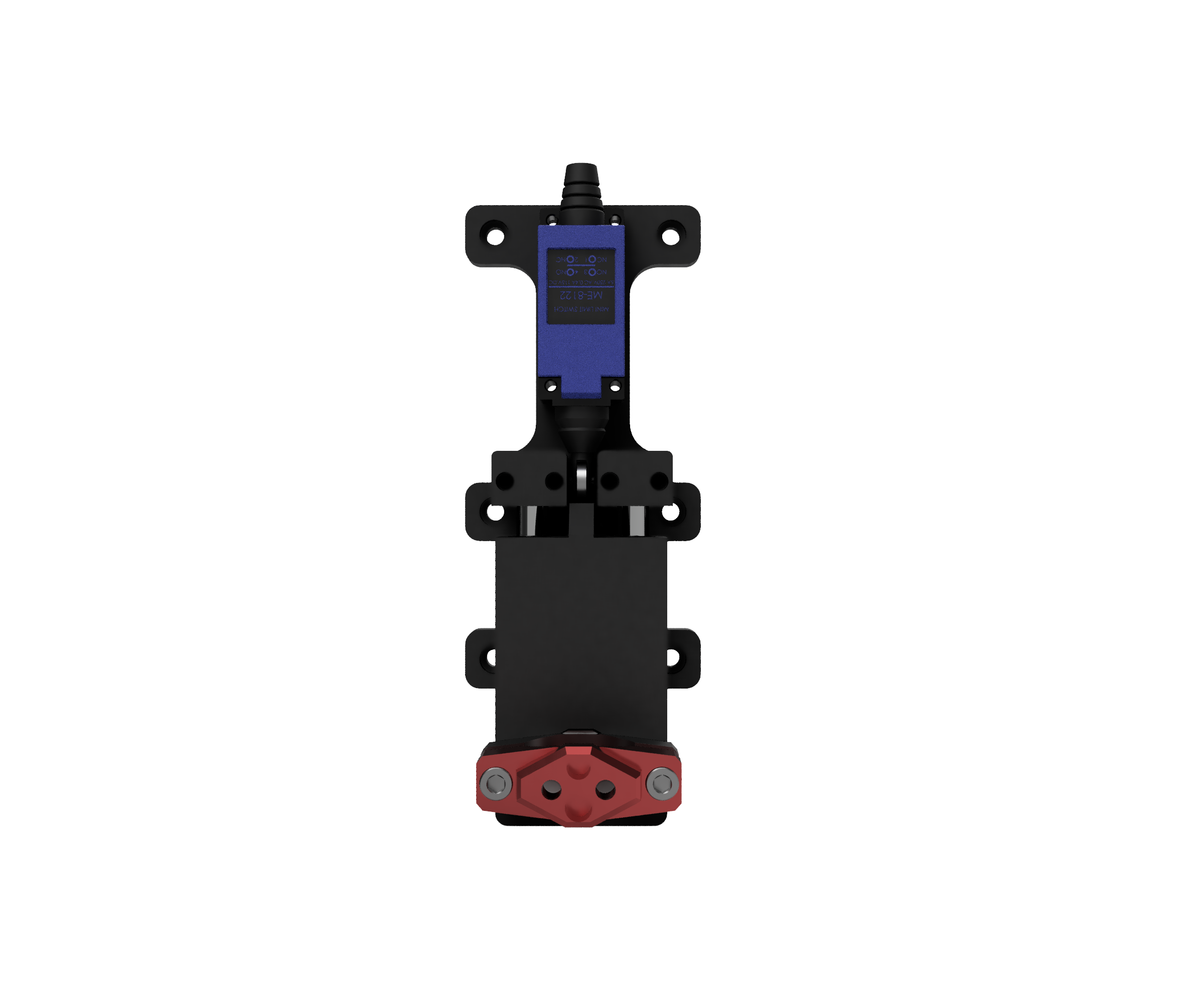

Schwimmende Z-Achse zum bestimmen des Z-Werkstück-Nullpunkts beim Plasmaschneiden. Passt auf unsere LEADX Pro, Plasma oder Ultra Maschinen.
Beim Anfahren des Z-Werkstück-Nullpunkts bewegt sich die Z-Achse Richtung Werkstück. Sobald der Plasma-Schneider das Werkstück berührt, beginnt er, auf 8mm Wellen und LM8UU Linearlagern noch oben zu bewegen, bis der Endschalter betätigt wird. Nun wird in der Steuerung die Differenz zwischen Werkstück-Berührung und Endschalter-Betätigung automatisch addiert und man kriegt den Werkstück-Nullpunkt gesetzt.
Technische Daten:
- Grösse:
- Führung: 2x 8mm Welle mit 4xLM8UU Linearlagern
- Plasmaschneider-Klemme: Aluminium, 32-42mm
- Endschalter: ME-8122 Vertikaler Rollenschalter
- Schaltkontakte: 1x Öffner(NC), 1x Schliesser(NO)
Lieferumfang:
- 1x Schwimmende Z-Achse für LEADX Serie mit allem notwendigen Montagematerial
