1.049,00 CHF*
Sofort verfügbar, Lieferzeit 2-5 Tage
Produktnummer:
111208
Produktinformationen "NENO LEADX Compact 750x750 - Grundbausatz"
NENO LEADX Compact - Grundbausatz
Lass deine Ideen Realität werden.
Die NENO LEADX Compact gibt dir die Möglichkeiten Funktionale Teile aus Holz, Kunststoff, Schaumstoff und den meisten Nichteisenmetallen herzustellen.
Im Vergleich zur LEADX Pro ist der gesamte Aufbau durch zusätzliche Versteifungen und zusätzliche Laufrollen stabiler und Verwindungssteifer ausgeführt. Durch diese Massnahme lassen sich Metalle und Harthölzer besser bearbeiten.
Mit einer Standfläche von 750x750mm eignet sich die LEADX Compact Ideal für den Hobbykeller und kleinere Werkstätten, die keinen Platz für grosse Maschinen besitzen und trotzdem genügend Bearbeitungsfläche wünschen.
Hier handelt es sich nur um den Grundbausatz. Schrittmotoren und MDF Opferplatte sind nicht Teil des Angebots.
Wichtigste Eckpunkte zum NENO LEADX Compact - Grundbausatz
- Kompletter mechanischer Aufbau basiert auf dem V-Nut Profilsystem von Openbuilds aus den USA - Sämtliche Achsen bewegen sich auf stranggepressten, eloxierten Aluminium C-Profilen mit innenliegenden Gewindespindeln.
- Xtreme Solid V Führungsrollen aus super hartem Polycarbonat - Verformung und Abrieb werden auf ein Minimum reduziert.
- Per Axiallager vorgespannte Trapezgewindespindeln - auf beiden Y und der X Achse für höhere Präzision und leiseren Betrieb.

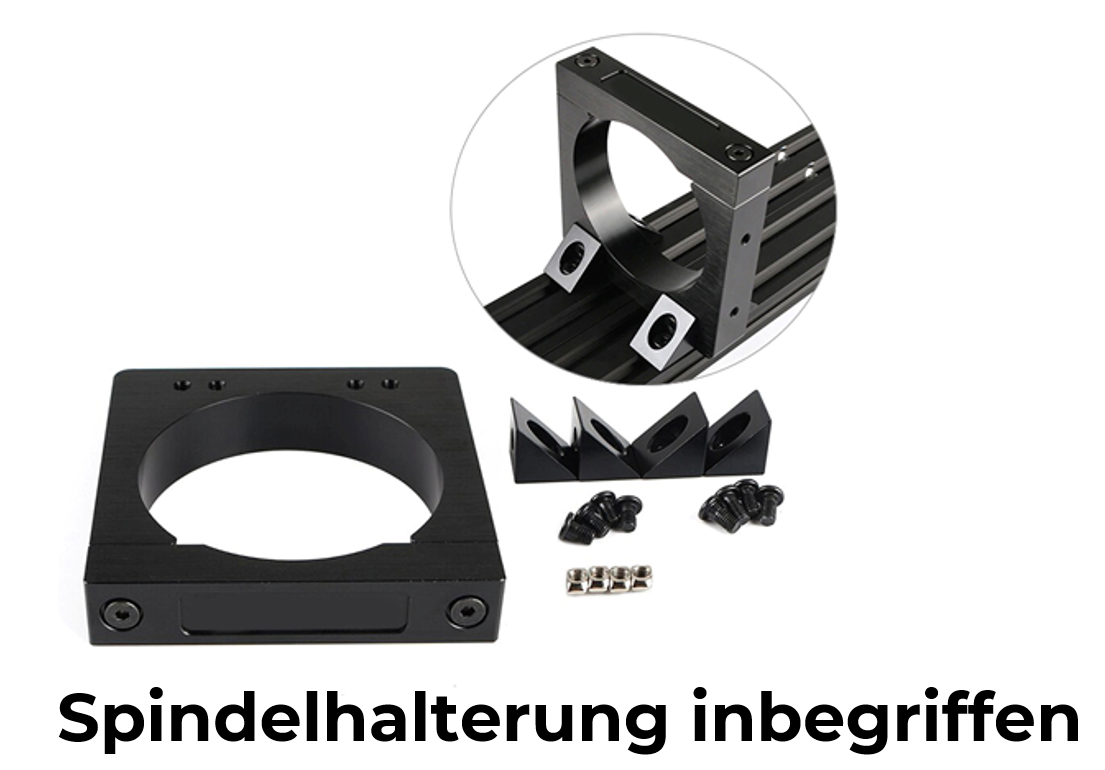

- 65mm Spindelhalterung inklusive - unsere Fräsmotor Empfehlung: Katsu 1PS/ 710W Fräsmotor
Eckpunkte zum mechanischen Bausatz
- Durch den Bau ihrer eigenen LEADX Pro erhalten sie vertiefte Kenntnisse in die Materie, was die Wartung erheblich erleichtert.
- Für den Bau der LEAD Pro benötigen sie nur einfache Werkzeuge wie Schraubenschlüssel, Inbusschlüssel und Schraubenzieher.
- Die Bebilderte und ausführliche Anleitung führt sie Schritt für Schritt durch den Aufbau und die Inbetriebnahme.
Wichtigste Eckpunkte zur NENO LEADX Pro - Technische Daten
Maschinengrösse (X x Y) | Verfahrwege (X x Y x Z) | Genauigkeit | Gewicht |
| 750 x 750mm (ohne Schrittmotoren) | ≈ 550 x 520 x 88mm | 0.05mm – 0.10mm | 25Kg |
Was wird für eine voll funktionsfähige Portalfräsmaschine noch benötigt?
- Frässteuerung: Mach 4 für Profis, DUET2 für Fortgeschrittene, Blackbox für Einsteiger
- Schrittmotoren: Wir empfehlen NENO Black Series mit 1.26 oder 2.45NM (6.35mm Wellenkupplung)
- Endschalter: Induktive oder mechanische Endschalter (DUET 2 kann auch ohne Referenzieren)
- Fräsmotor oder Spindel: Katsu 1PS Fräsmotor für Einsteiger, ZEETEQ Frässpindeln für höhere Ansprüche
- Stromversorgung für Steuerung und Treiber, Kabel für Motoren und Endschalter.
- MDF Maschinentisch: Opferplatte aus dem lokalen Holzzuschnitt (12-19mm MDF)
- Fräswerkzeug: eine breite Produktpalette an Fräswerkzeugen auf unserem Partnershop Fräser-König.ch
- CAM Software: Fusion 360 für Privatanwender (Gratis) oder Vectric für kommerzielle Nutzer.
Die LEADX Compact basiert auf der bekannten Workbee CNC Fräsmaschine in der V2.2 Version. Die Aufbauanleitung dazu finden Sie hier -> WorkBee CNC V2.2 Aufbauanleitung
Anmelden
Werkstoffe in Hülle und Fülle!
Mit einer NENO LEADX Compact CNC Fräsmaschine kannst du eine breite Palette an Werkstoffen und Materialien bearbeiten, unter anderem:
- Schaumstoff
- Kunsstoff
- Holz
- Karbon
- Aluminium
- Und alles dazwischen
Werkstoffe können bis zu einer Dicke von ca. 40mm komplett durchgefräst werden.
Axiallager
Per Axiallager vorgespannte Trapezgewindespindeln auf den beiden Y und der X Achse für höhere Präzision und leiseren Betrieb.
Xtreme Solid V
Xtreme Solid V Führungsrollen aus super hartem Polycarbonat um Verformung und Abrieb auf ein Minimum zu reduzieren.
V-Slot Profile
Sämtliche Achsen bewegen sich auf stranggepressten, eloxierten Aluminium C-Profilen mit innenliegenden Gewindespindeln.
