Z-Achse Universal "Triton Serie"
Produktnummer:
130306.8
Produktinformationen "Z-Achse Universal "Triton Serie""

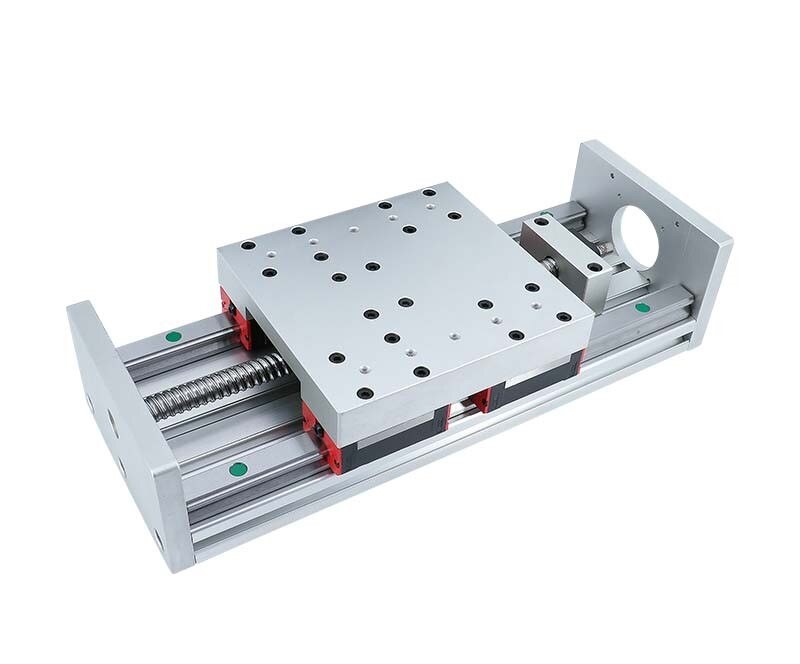

Universelle Z-Achse wie sie in unserer Triton Serie verwendet wird.
Die Z-Achse der Triton Serie Portalfräsmaschine ist eine in sich geschlossene Baugruppe, die sehr gut auch in andere Projekte integrieren lässt. Sei es als Kernstück einer eigenen, neuen Konstruktion oder als passende Komplettierung eines längst begonnenen Neubaus.

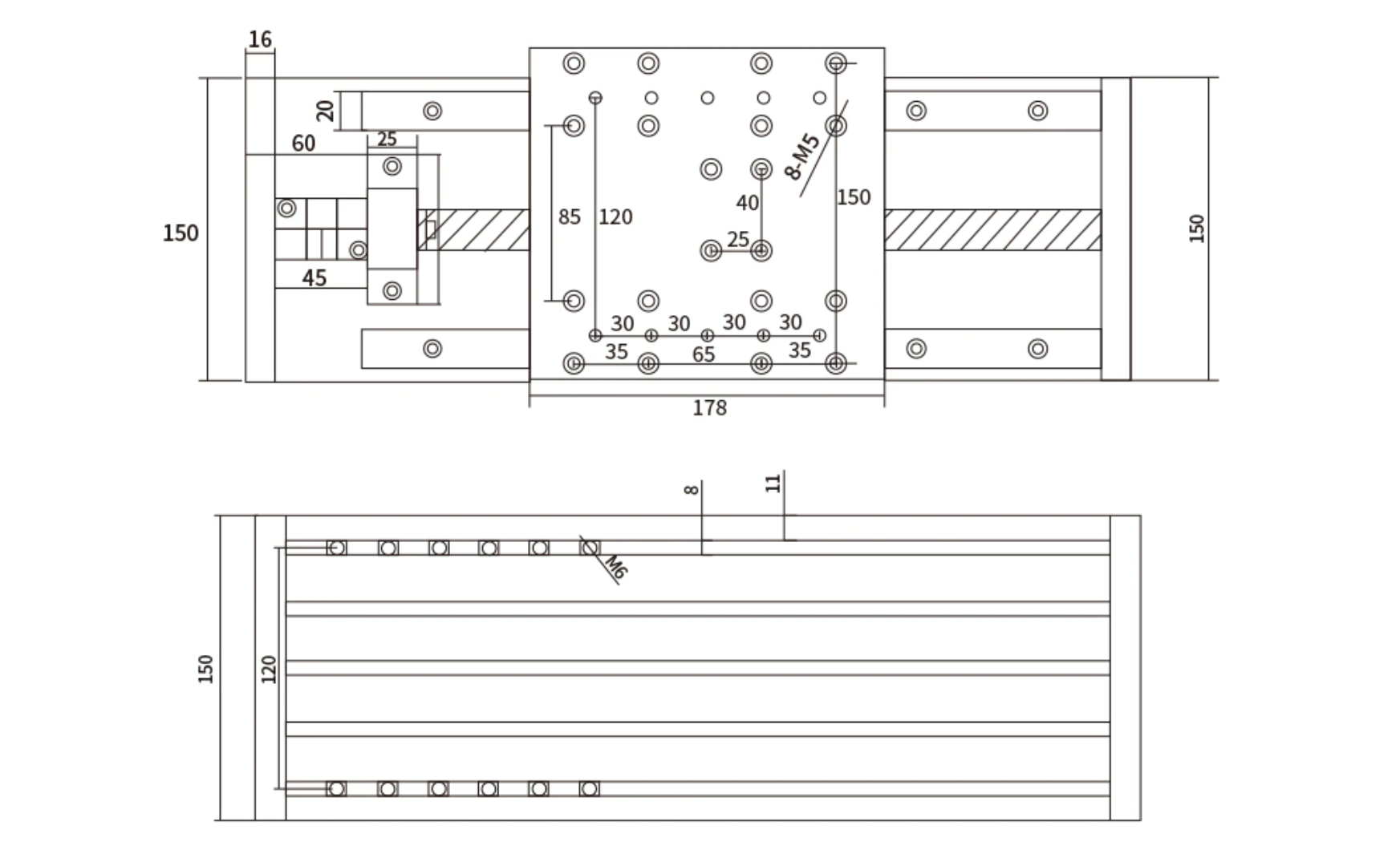

Hochfester Aufbau basierend auf einem 150mm 3030 Aluminiumprofil, 20mm Linearführungen und 1605 Kugelumlaufspindel. Das Aluminiumprofil ist an den Randnuten mit m6 Nutensteinen gefüllt (siehe Technische Zeichnung) um eine Universelle Verwendung zu vereinfachen.

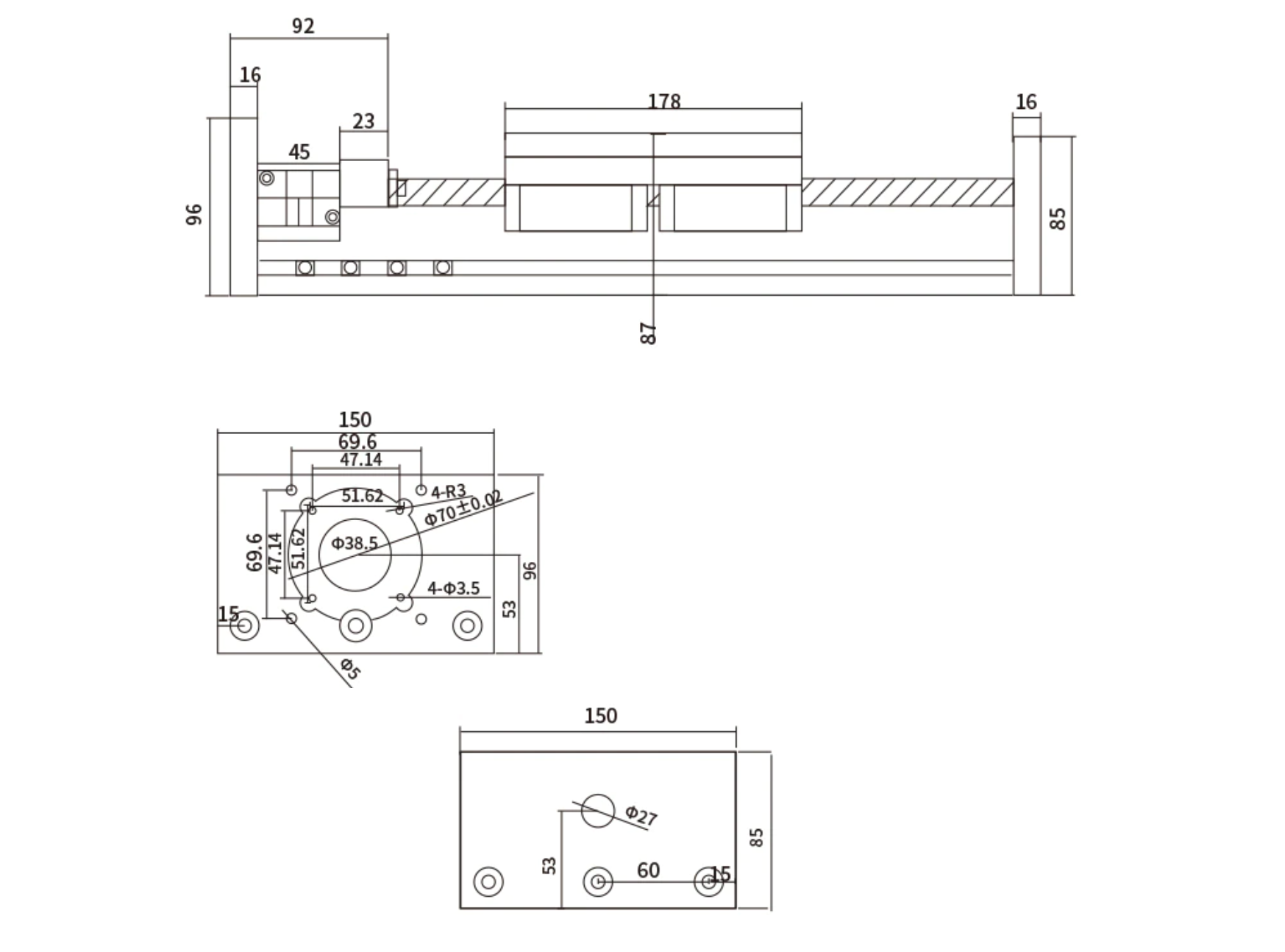

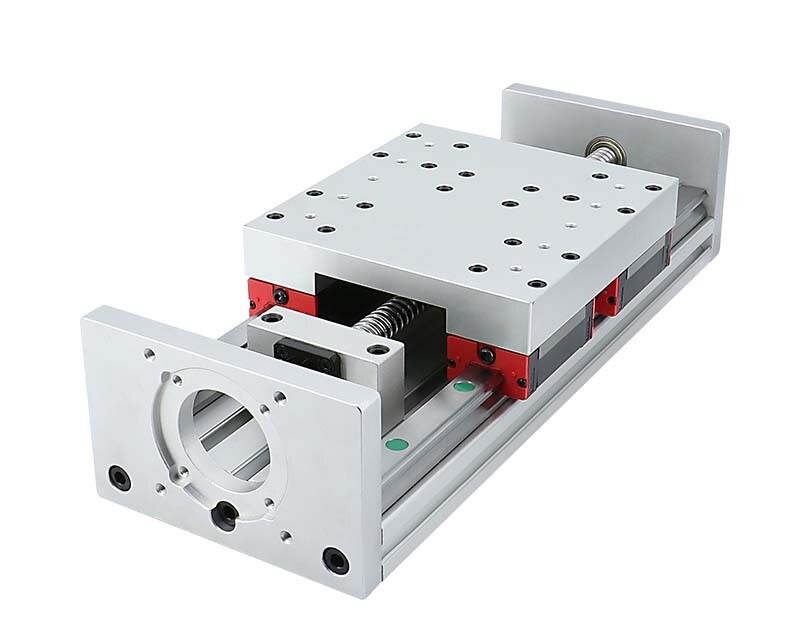

Durch die abgesetzte, CNC gefräste Motorbefestigung ist sowohl die Verwendung von kostengünstigen NEMA23, als auch die Verwendung von starken NEMA 34 Schrittmotoren möglich.
Lieferbar in verschiedenen längen.
| Verfahrweg (mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| Länge (mm) | 310 | 360 | 410 | 460 | 510 | 560 | 610 | 660 |
Merkmale:
- HGR20 Linearführungen
- HGH20CA Blocklaufwagen
- 1605 Kugelumlaufspindel Toleranzklasse C7
Z-Achsen werden auf Bestellung gefertigt. Aktuelle Lieferzeit 2-3 Wochen.
